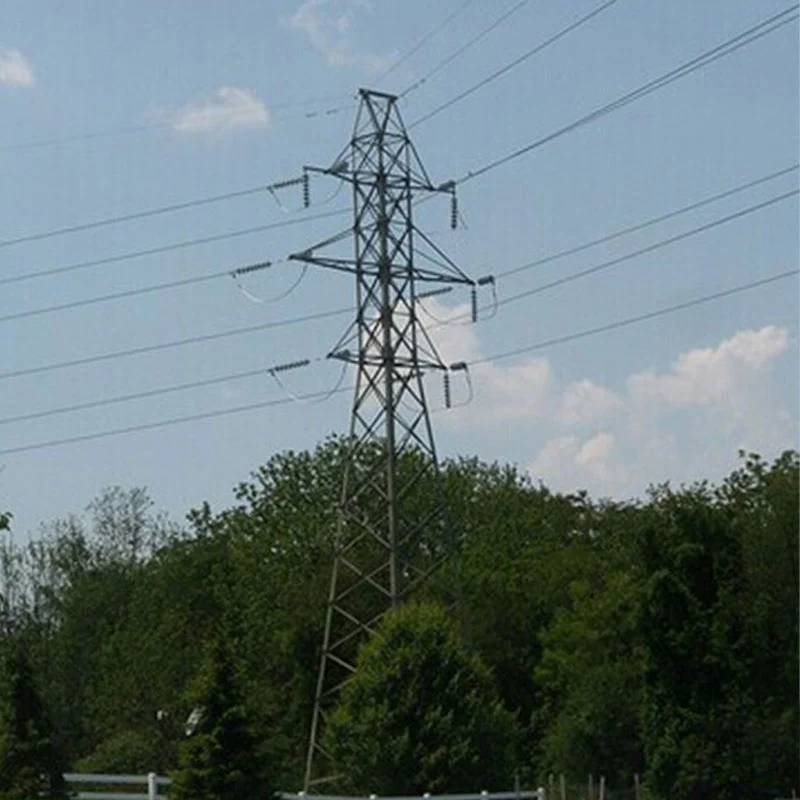

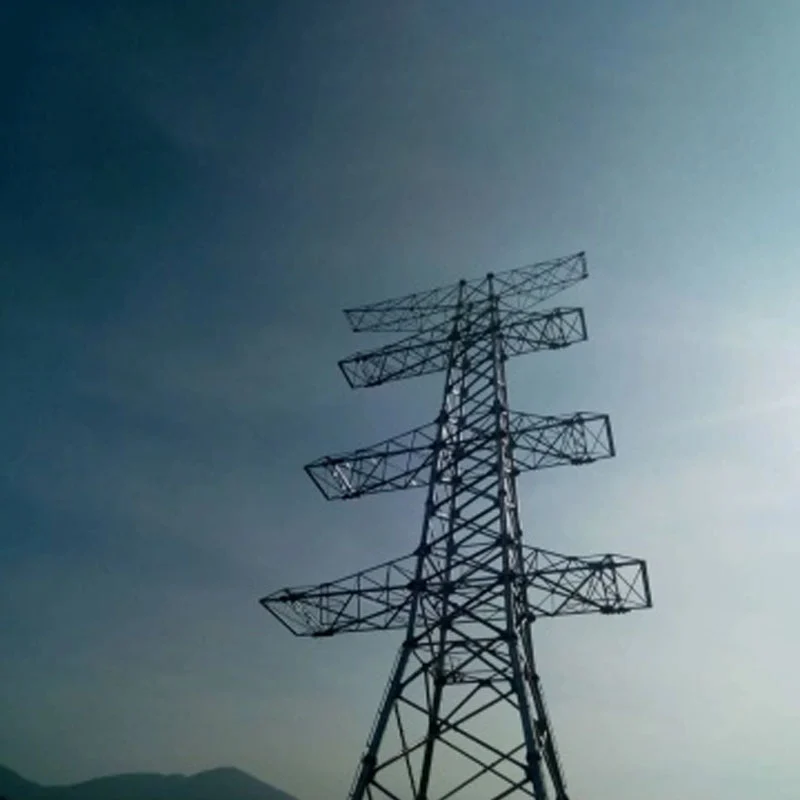

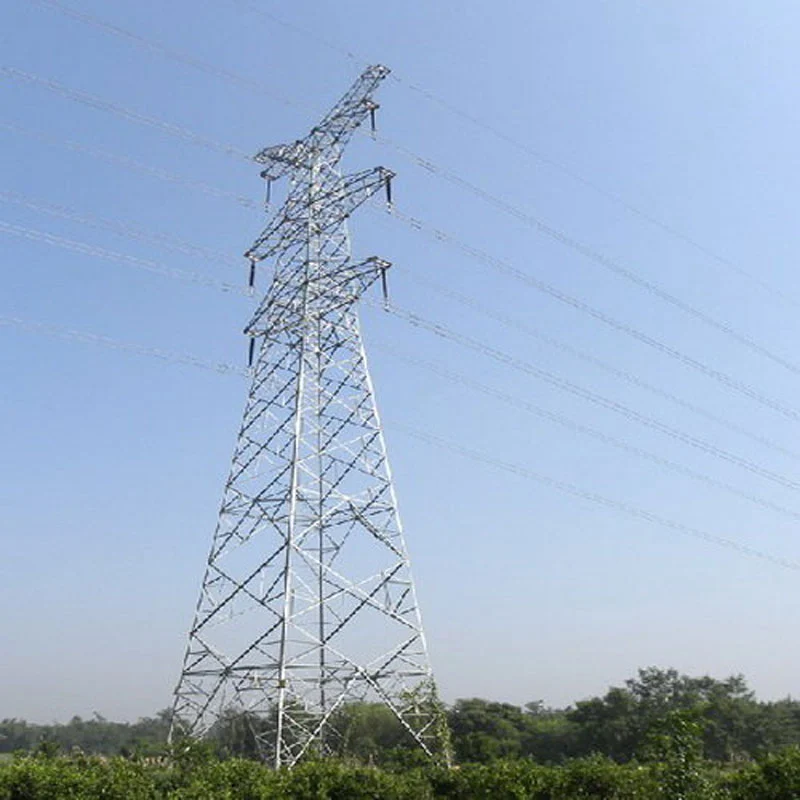

220kV dubbelkrets gallerståltorn

Uppbackad av mogna tillverkningssystem har vi en årlig produktionskapacitet på 50 000 ton, med standardiserade procedurer inklusive precisionsskärning, robotsvetsning, integrerad formning och strikt ytbehandling för att säkerställa strukturell enhetlighet. För kvalitetssäkring klarar alla produkter auktoritativ mekanisk prestanda och vindmotstånd tester, med verifierade spänningsförhållanden och vindförskjutning som överensstämmer med ASCE och nationella kraftstandarder. Den håller ISO certifieringar av kvalitetsledningssystem och fullständig testrapport från tredje part

Detta torn har använts i stor utsträckning i inhemska och utländska viktiga elnätsprojekt, inklusive Indonesien Nusantara 220kV nätutbyggnadsprojekt. Den ger stabil strukturell prestanda, bekväm montering på plats och pålitlig driftsäkerhet, tjänar konsekvent erkännande för hög anpassningsförmåga och teknisk hållbarhet i olika komplex miljöer.

Tillämpningsscenarier för 220kV dubbelkretsgitterståltorn

220kV dubbelkretsgitterståltornet stöder två oberoende 220kV transmissionskretsar på ett enda torn ram. Det används i första hand i markbegränsade regioner och minskar kraftigt överföringskorridorer och minskar markförvärv kostnader jämfört med två separata enkretsledningar.

Den används i stor utsträckning för inkommande och utgående kraftkanaler i städer, för att ansluta förorts 220kV transformatorstationer i tätt befolkade zoner där nya ledningskorridorer är svåra att få tag på. Tornet passar bergig och kuperad terräng genom att reducera grundarbeten och ekologisk förstörelse. Det är också att föredra för korsningar över floder, motorvägar och järnvägar, förenkla korsningsarrangemang och minimera störningar för transport och navigering.

Vanliga applikationer inkluderar kraftförsörjningsledningar för industriella lastcentra och utgående transmissionskretsar för vind och solenergibaser. Man bör dock vara uppmärksam på dess nackdelar: tyngre tornbelastningar, högre risk för samtidigt fel på båda kretsarna under tornskador, samt strängare krav på åskskydd och design för elektromagnetisk clearance.

Standardriktlinjer för rutinunderhåll för 220kV dubbelkretsgitterståltorn

Regelbundet underhåll säkerställer strukturell säkerhet och stabil strömförsörjning av 220kV dubbelkretsgitterståltorn. Rutinmässiga visuella inspektioner ska genomföras kvartalsvis, med omfattande detaljerade inspektioner årligen.

Inspektera tornets huvudkroppar, vinkelstålkomponenter och anslutningsbultar för korrosion, deformation, sprickor och lösa fästelement. Kontrollera rostskyddsbeläggningar och varmförzinkade ytor; utföra bättringsmålning i rätt tid där galvanisering lossnar. Verifiera jordningsanordningar, säkerställ intakta jordledare och kvalificerad jordning motstånd.

Övervaka tornfundamenten för sättning, sprickor, vattenerosion och sluttningsinstabilitet. Inspektera isolatorsträngar, beslag och bygelanslutningar för skador, föroreningar och onormal uppvärmning. Ta bort flytande föremål, ogräs och byggrester runt tornplatser.

Registrera alla defekter och genomför sekretessbelagd åtgärd. Prioriterad hantering krävs vid allvarliga risker som t.ex strukturell förvrängning och trasiga beslag. Efter extremt väder inklusive starka vindar, åskväder och isbildning, särskilda patrullinspektioner måste omedelbart anordnas.

Skillnader och betydelse: 220kV dubbelkretsgittertorn vs 500kV gitterståltorn

Viktiga skillnader

1.Spänning & spelrum: 220kV dubbelkretstornet bär två 220kV-kretsar på en struktur med mindre fas-till-fas och markfrigång. 500kV-tornet arbetar med extra hög spänning och kräver mycket större elektriska spelrum för att undvika luftavbrott.
2.Tornstruktur och storlek: 220kV dubbelkretstorn är relativt kompakta. De flesta 500kV-torn är högre, tyngre, med större korsarmar och starkare fundament för att klara större vindbelastningar och ledarspänningar.
3.Kretslayout: 220kV-typen arrangerar vanligtvis två kretsar på ett enda torn för att spara korridorer. Standard 500kV gittertorn är mestadels enkrets på grund av strikta elektromagnetiska gränser; dubbelkrets 500kV-torn används mer sällan.
4.Överföringskapacitet: En 500kV-linje ger mycket större kraftöverföringskapacitet för långdistanstransport av bulkkraft. 220kV dubbelkretsledningar åtar sig huvudsakligen regional kraftdistribution och lokal lastförsörjning.

Betydelse

220 kV dubbelkretstorn optimerar markanvändningen för förorts- och stadsnät, vilket förbättrar strömförsörjningens tillförlitlighet inom regionala nät. 500kV gittertorn utgör ryggraden i huvudnätet, vilket möjliggör långdistansenergi överföring mellan kraftbaser och lastcentra. Korrekt val av torn balanserar byggkostnad, markresurser, överföringsskala och nätsäkerhet.

Anbang Fördelar med 220kV dubbelkretsgitterståltorn

(cirka 200 ord, formell exportteknisk version) Anbangs 220kV Double Circuit Lattice Steel Tower levererar tillförlitliga, kostnadseffektiva overhead-överföringslösningar för globala kraftnät. Att använda höghållfast Q355/Q420 vinkelstål och strikt varmförzinkning i enlighet med ISO 1461 uppnår tornet överlägsen rostskyddsprestanda och en 50-årig designlivslängd, lämplig för kustnära, bergiga och inre komplex terräng.

Med stöd av oberoende ingenjörsteam tillhandahåller Anbang skräddarsydd strukturell design enligt IEC- och GB-standarder för att möta varierande vindhastighet, isbeläggning och krav på korsning. Optimerad gallerlayout garanterar stabil mekanisk lastfördelning samtidigt som den totala stålförbrukningen kontrolleras, vilket minskar projektinvesteringarna.

Alla komponenter är CNC-bearbetade med exakt hålmatchning för enkel montering på plats. Komplett besiktning före leverans säkerställer måttnoggrannhet och bultfästningskvalitet. Anbang erbjuder fullständiga one-stop-tjänster inklusive ritning optimering, tillverkning, förpackning och teknisk vägledning. Våra torn sparar effektivt transmissionskorridorbredden för urbana och förnybara kraftprojekt, som vinner konsekvent erkännande från EPC-entreprenörer och kraftoperatörer över hela världen.

Vanliga frågor — 220kV dubbelkretsgitterståltorn

Lämplig för katalog, offertdokument och kundkommunikation

F1: Vad är ett 220kV dubbelkretsgitterståltorn?

S: Det är ett överliggande transmissionstorn som bär två oberoende 220kV kraftkretsar på ett gallerstål struktur. Det hjälper till att rädda landkorridoren jämfört med två separata enkrets-tornlinjer.

F2: Vilka standarder uppfyller dina torn?

S: Vi följer GB nationella standarder, IEC-specifikationer. Vi kan anpassa design efter kundens krav för vindlast, istjocklek och regional miljö.

F3: Vilket stålmaterial och anti-korrosionsbehandling använder du?

A: Huvudmaterial Q355B / Q420B vinkelstål. Alla komponenter använder varmförzinkning (ISO 1461) för att säkerställa lång tid anti-korrosionslivslängd.

F4: Vad är designens livslängd?

S: Standard designlivslängd når 50 år under normala underhållsförhållanden.

F5: Vilka terrängscenarier är dessa torn lämpliga för?

A: Lämplig för förorter, bergsområden, flodkorsningar, motorvägs-/järnvägskorsningar, vindkraftspark och solenergi utgående linjer med begränsad korridorbredd.

F6: Kan du tillhandahålla anpassad torndesign?

A: Ja. Vårt ingenjörsteam kan optimera tornmodell, höjd, korsarmslayout baserat på ruttundersökningsdata, vind hastighet, isbildning och korsningskrav.

F7: Vad är din produktionsinspektionsprocess?

A: CNC-skärning, borrning, montering av provbeslag före galvanisering. Dimensionsbesiktning, galvaniseringstjocklek test och lastningsinspektion kommer att utföras före leverans.

F8: Vilka är de största riskerna som behöver uppmärksammas för drift med dubbelkretstorn?

S: När tornet väl är skadat kan båda kretsarna vara avbrutna. Regelbundet underhåll av bultåtdragning, rostskyddsbeläggning, grundsättning och jordningsmotstånd krävs.
