Hållbar Tangent Tower Factory i Kina

Som det huvudsakliga tornet av stamnät för luftledningar, står det raka tornet för mer än 80 % av det totala antalet transmissionstorn över nätverket. Det är den mest använda grundläggande torntypen i kraftnätsinfrastruktur, överföring av nya energiverk och uppgraderingsprojekt för kraftnät i städer och landsbygd.

Qingdao Anbang Ny energi, som förlitar sig på tillverkningsbasen för stålkonstruktioner i Shandong och den tekniska ackumuleringen av ett nationellt högteknologiskt företag, är djupt engagerad i forskning och tillverkning av hela industrikedjan för transmissionsstålkonstruktioner.

Vår fabrik har utvecklat en serie med full spänningsnivå av ståltornprodukter i rak linje, som täcker vanliga överföringsförhållanden på 35 kV, 110 kV, 220 kV och 330 kV, inklusive alla torntyper som Gan-formade, bägareformade, uggleformade och ramhornformade design.

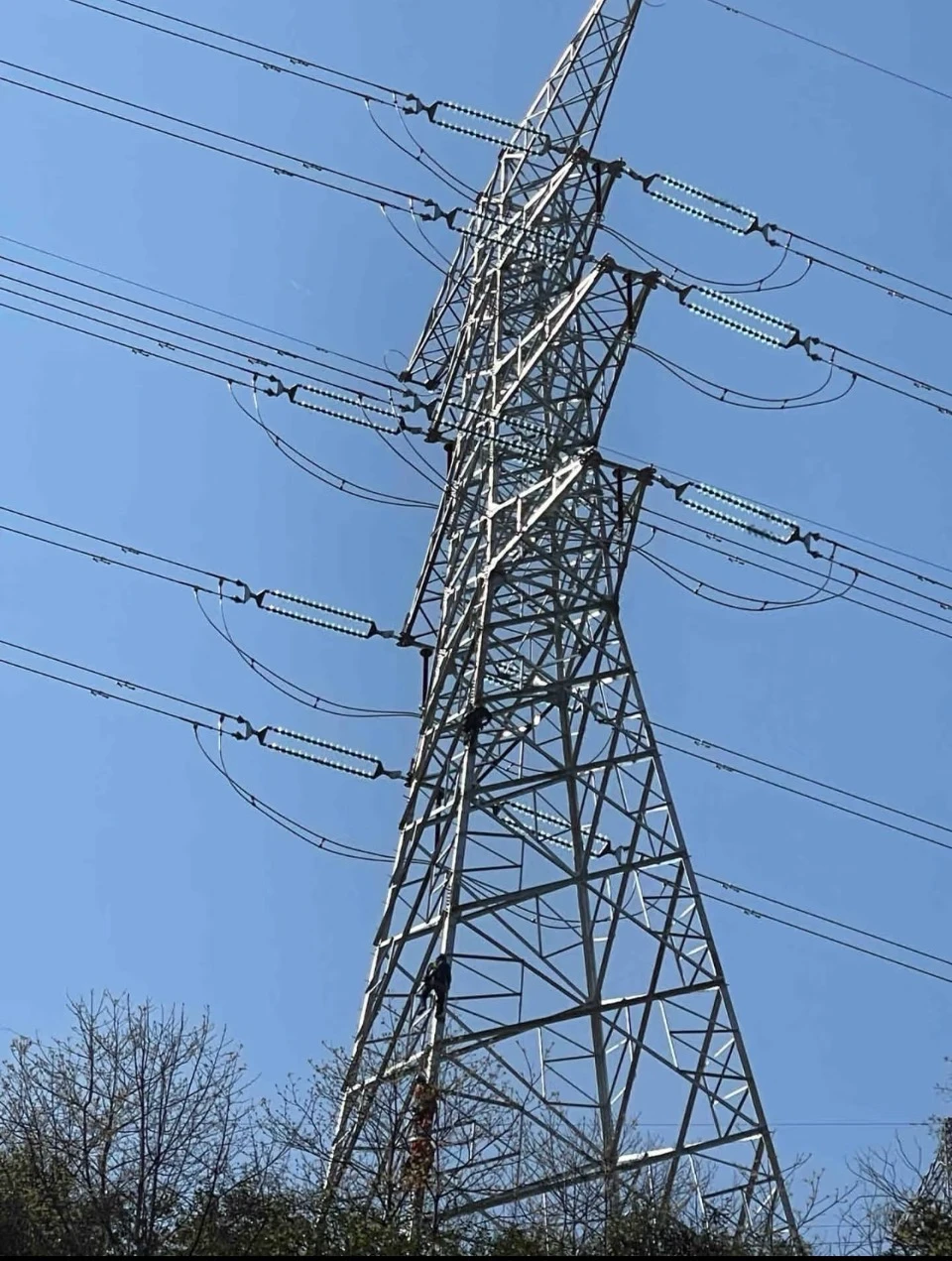

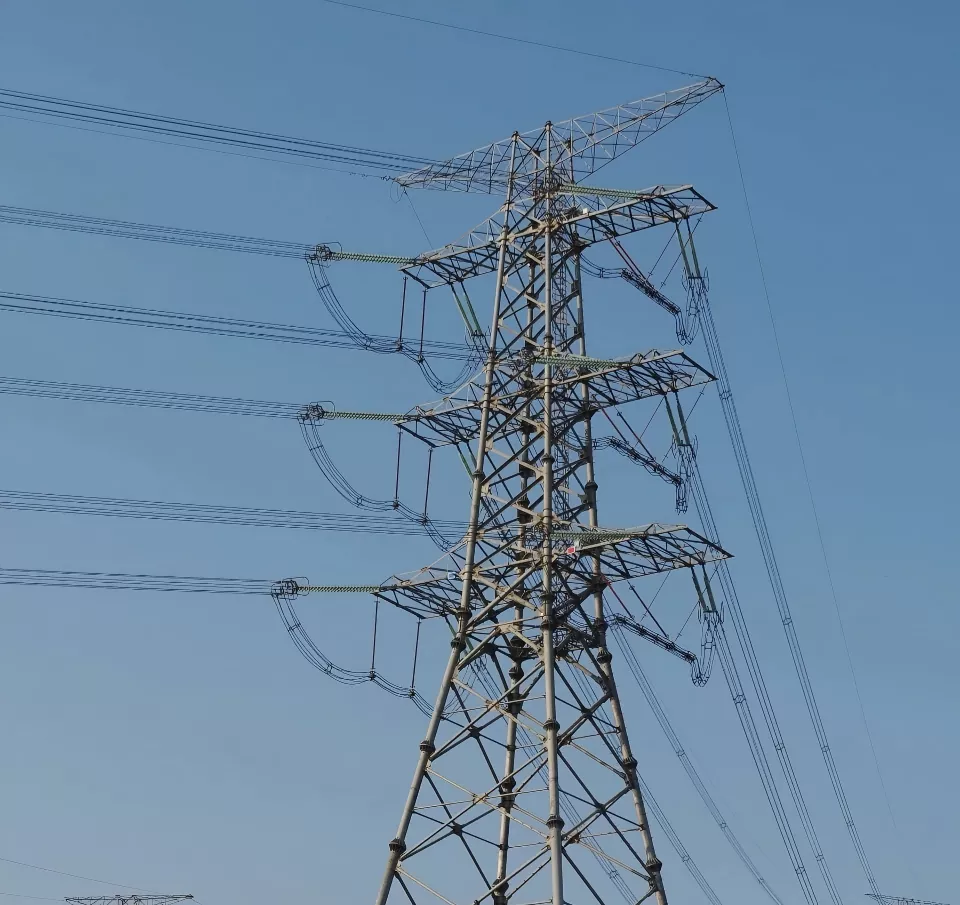

Vad är Tangent Tower?

Anbang Tangent Towers är placerade som exklusiva bärande strukturer för raka transmissionssektioner, som endast bär vikten av ledare och jordledningar, islaster och horisontella vindlaster, utan att uthärda längsgående spänningar och vinkelspänningar av ledningarna.

Med fokus på lättviktsfackverkskonstruktion, väderbeständig korrosion i alla tillstånd, exakt strukturell optimering och bekväm konstruktion och underhåll, är de anpassningsbara till olika infrastrukturscenarier som slätter, kullar, berg, kustnära miljöer med hög luftfuktighet och saltstänk samt nya energiparker.

De tillhandahåller ett stabilt, långvarigt och kostnadseffektivt stödsystem för stålkonstruktioner för långväga överföringskorridorer, samtidigt som de uppfyller projektkraven för solcells- och vindkraftsleverans, stads- och landsbygdsnättransformation och interprovinsiella kraftnätverk, som fungerar som den grundläggande bärande kärnkomponenten i nya energikraftöverföringsnätverk.

Vårt kompletta tornspecifikationssystem

1. Konventionell lågspänningsserie (35kV/110kV)

Främst ovanstående Z-formade och förenklade torn av torr typ, med låga och lätta tornkroppar, litet fotavtryck, lämpligt för stads- och landsbygdsdistributionsnät, township-transmissionsgrenar och små närliggande nätanslutna nya energiprojekt.

2. High Voltage Trunk Series (220kV/330kV)

Vanliga torra och skålformade raka torn, optimerat avstånd mellan armarna och isoleringsavståndet, tillräcklig styvhetsredundans, lämplig för huvudledningar i kraftnätet, tvärregionala överföringsstamledningar och utgående ledningar från stora vind- och solkraftverk.

3. Kompakt Specialized Series

Smalbaserade kompakta raka torn, minskar tornets rotspann och korridoravtryck, lämpliga för projekt i områden med begränsade markresurser, bostadsområden i närheten och begränsade ekologiska korridorer; även kompatibel med små vinklar och mindre svängförhållanden, vilket ökar flexibiliteten i linjelayouten.

4. Allmänna strukturella parametrar

Huvudmaterialen är Q345B och Q420 höghållfast låglegerat stål, bultmonterad fackverkskonstruktion med full torn, trapetsformad avsmalnande tornkroppskonstruktion, tornhöjd från 18m till 75m, lämplig för konventionella spännlängder på 80m till 400m, strikt överensstämmelse med GB50545 specifik stålkonstruktionsstandard för växellådskonstruktion och DL50545 stålkonstruktion. tillverkning.

Kärnproduktfördelar

(1) Strukturell optimering

Med hjälp av simulerings- och analystekniken för finita elementstrukturer optimeras tvärsnittet, lutande materialarrangemanget och fogspänningen i tornkroppen i hela området, vilket överger den traditionella designen av redundant material.

Under villkoret att uppfylla de nationella belastningskraven för vindmotstånd, jordbävningsmotstånd och istäckning, är tornkroppens egenvikt optimerad med 12% ~ 18%, fackverkskraftöverföringsvägen är tydlig och avböjningskontrollnoggrannheten är bättre än branschgenomsnittet.

Grundens rotöppning är mindre, schaktningsmängden och betongförbrukningen minskar samtidigt, vilket kraftigt minskar projektets markförvärv och anläggningskostnader, och uppnår den optimala balansen mellan strukturell säkerhetsredundans, materialutnyttjandegrad och projektkostnad.

(2) Korrosionsbeständig

Anbang antar den nationella standarden varmförzinkning hela processen.

Stålet är doppat i hela området, och tjockleken på zinkskiktet är enhetlig och stabil ≥ 85μm, kombinerat med passivering och tätningsbehandling, för att motstå kustnära saltspray, industriell syra och alkali, fuktig kondens, regn, snö och frys-tö och annan miljökorrosion.

Produktdesignens baslivslängd är 50 år, och det korrosionsskyddande lagret sönderfaller långsamt under utomhusbruk, vilket kraftigt minskar frekvensen av senare färgreparation och rostborttagning drift och underhåll, minskar drift- och underhållskostnaderna för hela livscykeln och anpassar sig till komplexa regionala miljöer som Shandong-kusten, inre hög luftfuktighet och sträng kyla och is.

(3) Egenutvecklad säkerhetspatentstruktur

Utrustat med Anbang New Energys återvinningsbara anti-klättringspatenterade struktur, är tornet utrustat med en infällbar åtkomstpedal, som automatiskt återvinns och döljs när den är inaktiv på daglig basis, vilket förhindrar irrelevant personal från att klättra i strid med reglerna.

Endast professionell drift- och underhållspersonal kan låsa upp och utöka underhållskanalen, med hänsyn till säkerhetsskyddet för arbete på hög höjd och allmän säkerhetskontroll, fylla säkerhetsluckor i traditionella torn utan skydd och lätt att klättra och uppfylla kraven för standardisering av elnätssäkerhet.

(4) Prefabricerad modulär tillverkning

Hela tornkomponentfabriken standardiserar stansning, stansning och förmontering, och alla bulthål är noggrant matchade, och det finns inget behov av sekundär skärning och svetsning på plats, och ren bultskarvning och montering krävs.

Lättviktsdelning av komponenter, inga problem med vägtransporter och bekväm överföring av robusta bergiga vägsektioner.

Förenklad installationsprocess, förkortad arbetstid på hög höjd och synkront reducerad byggarbetskraft och kostnader för byggperioder, lämplig för nödnätsreparationer och batchinfrastrukturprojekt, bekväm demontering och modifiering och komponentbyte, och har sekundärt återanvändningsvärde.

(5) Anpassa dig till ett brett utbud av miljöer

Den strukturella designen täcker 8 nivåer av jordbävningsmotstånd, 12 nivåer av vindmotstånd och svåra istäckningsförhållanden.

Stålets seghet försämras inte i svåra kalla och låga temperaturer, och den strukturella prestandan i kustnära miljöer med hög salthalt är stabil.

Fundamentformen är flexibelt anpassad till utgrävda fundament, plattfundament och grunda nedgrävda stegfundament, lämplig för multipel geologi av lera, sluttningar, berg och lägenheter, utan storskalig platsomvandling.

Den är lämplig för icke-standardiserade scenarier som perifera överföringskorridorer för nya energistationer och linjenätverk i avlägsna bergsområden.

(6) Hela kedjan av kvalitetskontroll

Som ett nationellt högteknologiskt företag har Anbang etablerat ett kvalitetsinspektionssystem i hela processen för återinspektion av stålfabriken, testning av blankningsnoggrannhet, upptäckt av svetsfel, testning av galvaniserat lager och lastsimuleringstest.

Strikt riktmärke tillverkningsstandarderna för State Grid och China Southern Power Grid, med stark utbytbarhet av komponenter och noll avvikelse i batchtillförselstorlekar för att säkerställa konsistensen i batchuppförandet av linjer.

Applikationsscenarier

Den raka överföringskanalen för högspänning/lågspänning i det statliga nätet och det lokala kraftnätet;

Solceller och vindkraftverk skickar ny energikraft till speciella ledningar;

Uppgraderingar av elnät i städer och på landsbygden, omvandling av nät på landsbygden och interna kraftledningar i industriparker;

Kraftöverföringsprojekt i begränsade korridorer som kuperade berg, kustnära kuster och ekologiska reservat;

Batch-nätverk av långväga raka linjer och stödjande spänningsbeständiga torn för att bygga ett komplett transmissionssystem.

Företagsstödjande tjänster

Qingdao Anbang Ny energitillhandahåller helhetslösningar i en enda kedja, från tidig linjeundersökning, skräddarsydd konstruktion av torntyp, djupgående verifiering till fabrikens massproduktion och tillverkning, distribution av logistikfordon, teknisk vägledning för installation på plats och senare integrerade drift- och underhållstjänster.

Vi stödjer anpassning av utländsk export, personlig forskning och utveckling av icke-standardiserade parametrar, förlitar oss på produktionskapacitetsfördelarna i Jiaozhou Intelligent Manufacturing Industrial Park, säkerställer storskalig snabb leverans och tillhandahåller tillförlitligt stöd för stålkonstruktioner för inhemska och utländska kraftinfrastrukturprojekt med stabil produktionskapacitet, hård kärnkvalitet och fullcykelservice.
