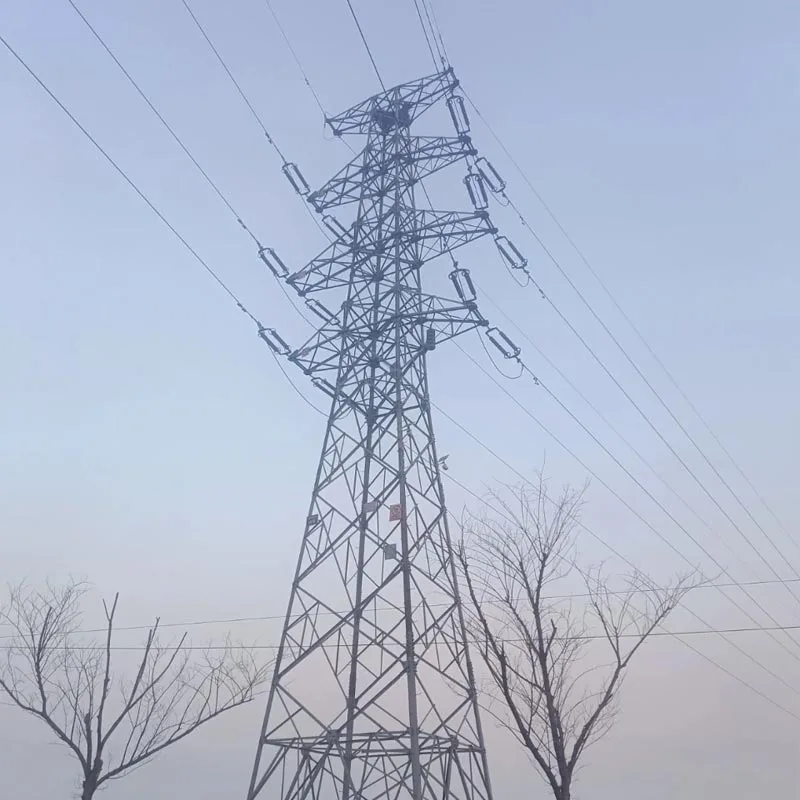

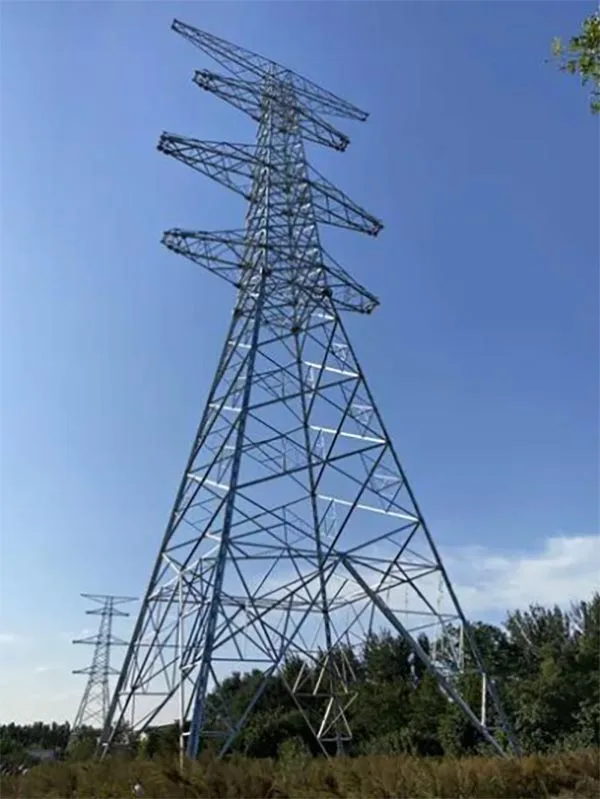

Galvaniserat vinkelstål Transposition Tower

Qingdao Anbang New Energys galvaniserade vinkelståltranspositionstorn väljer höghållfast nationell standard galvaniserat vinkelstål som bärande kärnkomponent. Den övergripande strukturen har optimerats genom professionella mekaniska beräkningar och design, främst för 110kV till 500kV högspännings- och ultrahögspänningsväxelströmsöverföring linje scenarier, som specifikt används för att uppnå ordnad fasförskjutning av trefasledare.

Den adresserar effektivt problem orsakade av asymmetriska ledararrangemang under långdistansöverföring, såsom obalanserad kapacitiv ström, överdriven ledningsförlust, spänningsfluktuationer och reläskyddsavvikelser, vilket förbättrar elnätet överföringseffektivitet från källan och säkerställer en långsiktig säker, stabil och pålitlig drift transmissionssystem.

Produkten använder en mogen varmgalvaniserande rostskyddsprocess genomgående, med ett enhetligt och tätt zinkskikt som fäster starkt, vilket avsevärt förbättrar korrosions- och åldringsbeständigheten och anpassar sig till hårda och komplexa miljöer som kustnära högsaltdimma, industriella föroreningsområden och kallt snöigt klimat.

Utnyttja Qingdao Anbang Nytt Energys moderna produktionsbas, standardiserade och fabriksprecisionstillverkning uppnås, med strikt kvalitet styrprocesser som tillämpas från råmaterialskärning, stansning och svetsning till galvanisering och provmontering, som effektivt säkerställer komponenternas noggrannhet och konsistens.

Detta galvaniserade vinkelstål fasskiftande torn kan helt anpassa sig till olika spänningsnivåer, terrängförhållanden, och linjedesignkrav, och samtidigt som den erbjuder utmärkt strukturell styrka och vind- och jordbävningsmotstånd också överväger monteringsbekvämlighet på plats och framtida underhållslätthet, vilket gör det till en säker, effektiv och kostnadseffektiv föredragen lösning för olika fasskiftande renoveringar av transmissionsledningar och nybyggnadsprojekt.

Kärnfördelar

Korrosionsbeständighet, lång livslängd

Använder varmförzinkning med zinkskikt tjocklek ≥85μm, bildar ett tätt skyddsskikt som ger både fysisk barriär och elektrokemisk skydd.

Utomhus underhållsfri livslängd överstiger 30 år, lämplig för tuffa miljöer som kustnära och industriområden.

Stabil struktur

Tillverkad av höghållfast Q235/Q345 galvaniserat vinkelstål som basmaterialet, med en gallerdesign.

Vindmotstånd ≥30 m/s, istäckningsmotstånd ≥8 mm, seismisk intensitet 8, som uppfyller belastningskraven i komplex terräng och extrema klimat.

Bekvämt underhåll

Användning av galvaniserade vinkelstål Transposition Towers en modulär fasseparationsdesign, som möjliggör exakt trefasledaromkoppling utan bygelledningar.

Den strukturen är enkel, vilket avsevärt förbättrar konstruktions- och underhållseffektiviteten.

Fabrikstillverkning och kvalitetskontroll

Qingdao Anbang New Energy äger sin fabrik, med fullt ut standardiserad produktion. Från råvaruinspektion till färdig galvanisering och montering, processen strikt följer nationella standarder, vilket säkerställer konsekvent prestanda för varje galvaniserat vinkelstål fasväxlartorn.

Flexibel anpassning

Torntyp, höjd och fasväxlingsmetod kan vara anpassad efter nätspänningsnivå, spännvidd och terrängförhållanden, lämplig för olika krafter fasväxlingsprojekt för transmissionsledningar.

Produktens arbetsprincip

Det galvaniserade vinkelstål fasskiftande tornet är ett specialiserat torn som används i kraftöverföringsledningar för att uppnå fas utbyte av trefasledare.

I långväga AC-transmissionsledningar kan trefasledare orsaka obalanserade kapacitiva strömmar på grund av asymmetriskt arrangemang, vilket leder till ökade nätförluster, felaktig drift av relä skydd och andra frågor.

Tornet arrangerar upphängningspunkter för ledare kl olika höjder och positioner på tornkroppen, vilket gör att A-, B- och C-fasledare kan byta positioner på ett ordnat sätt som de passerar genom tornet.

Detta uppnår periodisk fasförskjutning, balanserar de trefasiga kapacitiva strömmarna, minskar ledningsförluster och förbättrar överföringseffektiviteten och driftsstabiliteten hos elnätet.

Dess kärna förlitar sig på den höga hållfastheten och stabiliteten hos galvaniserat vinkelstål för att säkerställa att ledarspänning och mellanrum möts säkerhet standarder under fasförskjutningsprocessen.

Produktdetaljer

Komponentbearbetning

Alla vinkelstålkomponenter i Galvanized Angle Steel Transposition Tower är exakt skurna, stansade och böjda, med dimensionstoleranser i enlighet med GB/T 9787 för att säkerställa montering noggrannhet.

Korrosionsskydd

Efter rostborttagning nedsänks komponenterna i smält zink vid 450-460°C, bildar ett skikt av zink-järnlegering med enhetlig täckning utan missad plätering eller zinkutbuktningar. Döda hörn som t.ex bulthål och svetsar är helt skyddade.

Tornstruktur

Tornet använder en gallerfackverksstruktur, med en rimlig layout av huvud element, diagonaler och tvärarmar, tydligt definierade spänningsvägar och exakt placering av fasförskjutande fjädring punkter för att säkerställa säkert avstånd mellan ledarna under fasförskjutning.

Tillbehörskonfiguration

Utrustad med varmförzinkade bultar, brickor, fotspik, stegar och andra tillbehör med korrosionsbeständighet som överensstämmer med tornet, vilket förhindrar elektrokemisk korrosion.

Fabriksinspektion

Varje fasskiftande torn i galvaniserat vinkelstål genomgår dimensionell inspektion, mekanisk testning, mätning av galvaniseringstjocklek och verifiering av provmontering, och kan endast lämna fabriken efter klara dessa prov.

Produktspecifikationer
