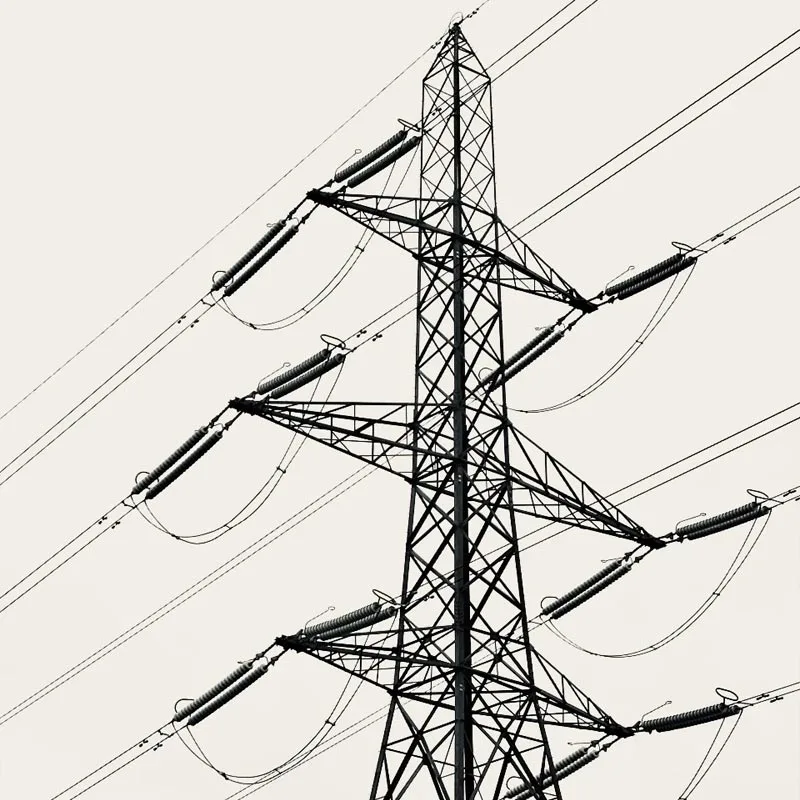

Högspänningsstålrörstorn

Qingdao Anbang New Energy High-Voltage Steel Tubular Tower är en kärntransmissionsstödutrustning som integrerar "design-tillverkning-installationstjänst". Speciellt konstruerad för 10kV-1000kV högspänning, ultrahög spänning (UHV) och kraftöverföringsledningar för extra högspänning, den täcker flera strukturella typer inklusive gittertyp, enkel-kolumn avsmalnande typ och smalbas kombinerad typ.

Som en "Top 10 Steel Pipe Pole Enterprise of 2022", den företag förlitar sig på 20 kärnpatent, en årlig produktionskapacitet på 50 000 ton och certifieringar inom nationell/industri standarder som GB/T 2694 och GB 50205.

Produkten använder höghållfast stål av kvalitet Q355B/Q420/Q460, med varmförzinkning mot korrosion, patenterad svetsteknik och förstärkt strukturell design.

Den kan fungera stabilt i komplexa scenarier som tyfonutsatta områden, områden med kraftig isbildning och begränsade stadskorridorer, säkert och tillförlitliga kraftöverföringslösningar för kraft, kommunikation, industri och andra områden, och har framgångsrikt betjänat hundratals kunder över hela världen. Båda fick mycket beröm av kunderna.

Kärnfördelar

Patenterad Empowerment för stabil struktur

Exklusivt ägande av kärnpatent inklusive "Förstärkt struktur för makt Tower Steel Components" och "Special Welding Fixture for Angle Steel Tower Base". Genom triangulärt stabilt stöd design och hålfri förstärkningsteknik förbättras bärförmågan utan att skada kroppens styrka.

Den svetsfixtur är anpassningsbar till positionering av olika specifikationer av stålplåtar; svetsar genomgår oförstörande testning, vilket säkerställer hög ledstyvhet och minimal excentricitet. Dess vindvibrationer och anti-isningsförmåga är betydligt bättre än traditionella produkter.

Hög hållfasthet och korrosionsbeständighet för längre livslängd

Huvudmaterialen är låglegerade höghållfast stål. Den tjockleken på varmförzinkad beläggning är inte mindre än 85μm, och den slutna stålrörsstrukturen effektivt förhindrar vatten- och dammackumulering, vilket uppnår en korrosionsskyddande livslängd på över 30 år.

Strikt kontrollerat spö böjning grad (≤2‰ av längd) och ovalitet (≤2D/1000) säkerställer anpassningsförmåga till tuffa miljöer såsom hög saltstänk i kustområden och stark vind och sand i nordvästra Kina, med daglig underhållsarbete endast 1/3 av den av traditionella järntorn.

Scenarioanpassning med optimalt golvutrymme

Flera strukturella alternativ tillgängliga (smal bas kombinerad typ, avsmalnande typ med en kolumn). Enkelrörstornet kräver bara en cirkulär grund, vilket minskar golvytan mer än 60 % jämfört med vinkelståltorn, perfekt lämpade för transformation av kraftnät i städer, industriparker och andra korridorbegränsade scenarier.

Det strömlinjeformade stålrörets tvärsnitt har en låg vindmotståndskoefficient, minska vindbelastningen med 30 % i tyfonutsatta områden och sektioner med långa spann (flod-/ravinkorsningar). För UHV-scenarier, den tornhöjd kan nå 130m och tornvikt 260 ton, vilket uppfyller kraven för dubbelkretskraft överföring.

Fullkedjad service för effektiv leverans

Tillhandahåller nyckelfärdiga tjänster av "anpassad design-fabrik prefabricering på plats montering". Produktionsbasen på 50 000㎡ garanterar snabb massproduktion.

Att adoptera förfinad konstruktionsscheman som höghållfast nylonrep, är installationscykeln 20 % kortare än industri genomsnitt. Teknisk support i hela processen inklusive design av fundament och komponentanpassning tillhandahålls.

Applikationsscenarier

Kraftöverföringsfält: 110kV-1000kV UHV/extra högspänning kraftöverföringsledningar och transformatorstationsstrukturer, speciellt lämplig för tvärregionala energiöverföringsprojekt i Inre Mongoliet, Guangxi och andra regioner.

Urbana och industriella scenarier: Uppgradering av elnät i städerna, kraftdistribution i industriparker, och 10kV effekt överföringsprojekt för ladd- och bytestationer. Den smala baskonstruktionen minskar markanskaffningskostnaderna och anpassar sig till täta byggnadskomplexa miljöer.

Komplexa klimat och terräng: Tyfonbenägna kustområden, områden med kraftig isbildning i sydväst Kina, stark vind hastighetsområden i nordvästra Gobi, såväl som överföringssektioner med långa spann såsom flod-/ravinkorsningar.

Anpassning för flera branscher: Kommunikationsbasstationsstöd, radio- och tv-torn, och speciell kraft överföringsanläggningar för militären. Anpassningsbara tornstrukturer med olika specifikationer är tillgängliga för tillgodose specifika behov.

Specifikationer Parametrar

Vanliga frågor (FAQ)

1. Är kostnaden för högspänningsstålrörstorn högre än för traditionella vinkelståltorn?

Den initiala tillverkningskostnaden är något högre, men den totala kostnaden är mer fördelaktig! Stålet Det rörformade tornet är lättare (30 % viktminskning vid samma belastning), vilket minskar kostnaderna för grundkonstruktion med 20–40 %.

Med en korrosionsskyddande livslängd på upp till 30 år är den senare underhållskostnaden endast 1/3 av den för traditionella vinkelståltorn. Dessutom minskar dess kompakta golvyta avsevärt markförvärvskostnaderna i stadsområden, vilket resulterar i mycket högre kostnadseffektivitet vid långvarig användning.

2. Hur säkerställer man tornets stabilitet och säkerhet i UHV-projekt med långa spann?

UHV-torn med långa spann antar förstärkta strukturer av gallertyp, med huvudmaterial gjorda av Q460 höghållfast stål. Kraftfördelningen optimeras genom 3D-finita elementanalys, och lederna är dubbelfixerade genom att skära varandra linjesvetsning och flänsanslutning, med excentricitet ≤3mm. Före leverans, skala 1:10 modell vindtunnel tester och belastningsgränstester utförs.

Efter installation på plats, upptäckt av ultraljudsfel och total vertikalitet inspektion utförs för att säkerställa överensstämmelse med 1000kV UHV kraftöverföringsbelastningskrav. Produkten har varit stabilt i flera UHV-projekt över floden.

3. Hur utför man dagligt underhåll och vad är underhållscykeln?

Underhållet är enkelt och bekvämt! Det rekommenderas att utföra regelbundna inspektioner en gång om året: kontrollera bultarnas åtdragning, känsligheten hos fallskyddsräcken (om sådana finns) och röja hinder runt tornet.

Bättring av antikorrosionsbeläggning bör utföras vart 5-8 år beroende på miljöförhållandena. Den stängd stålrörskonstruktion förhindrar inre korrosion, vilket eliminerar behovet av frekventa översyner och vilket avsevärt minskar underhållsarbetet.

4. Stöds anpassad design och vad är leveranscykeln?

Helscenario anpassning är tillgänglig! Tornkonstruktionen kan skräddarsys efter spänningsnivå, belastning krav, terräng och klimat, utrymmesbegränsningar och andra parametrar.

Leveranscykeln för standard produkter är 15-30 dagar; för stora UHV-torn eller skräddarsydda produkter kan cykeln förhandlas utifrån projekt skala. Företagets årliga produktionskapacitet på 50 000 ton säkerställer snabb massproduktion och leverans.
