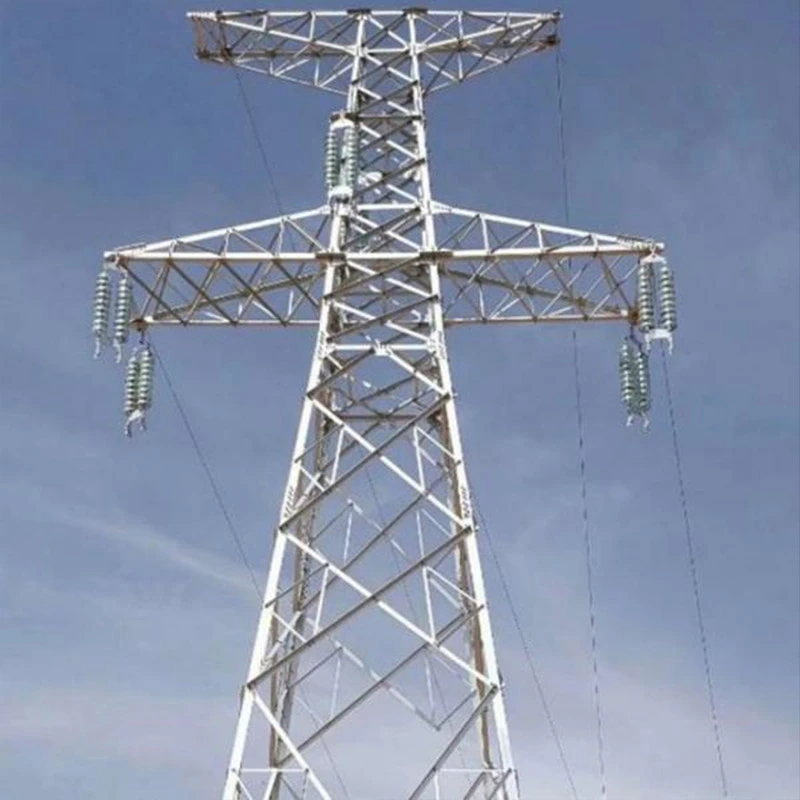

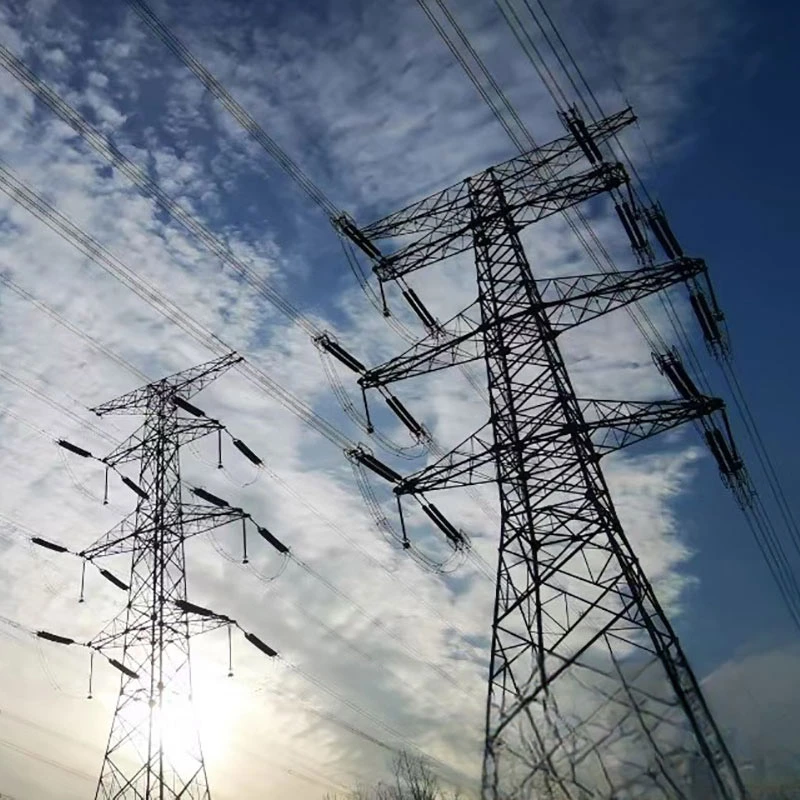

500kV gitterståltorn för kraftledning

När det gäller produktionskapacitet levererar vår fabrik en årlig produktion på upp till 50 000 ton, vilket stöder stora partibeställningar och skräddarsydd ritutveckling för globala projektDen fullständiga produktionsprocessen omfattar råmaterialinspektion, CNC skärning, precisionssvetsning, borrning, förmontering, galvanisering och slutlig dimensionskontroll före leverans.

Strikt kvalitetssäkring löper genom varje procedur: provtagning av inkommande material, mellanliggande processövervakning och inspektion av färdiga produkter genomförs. Auktoritativa testdata inklusive mekanisk belastning Rapporter och registreringar av galvaniseringstjocklek finns tillgängliga, med SGS- och TÜV-testrapporter på begäran. Vi innehar ISO 9001, CE-EN 1090-1 och EN 10025 certifieringar för att tillfredsställa den europeiska marknadens krav.

Beprövade projektfall täcker flera utländska EHV-överföringsprojekt. Våra torn har blivit utplacerade i stor utsträckning gränsöverskridande nätanslutning och kraftöverföringsprogram för förnybar energi, som får positiv feedback från elnätsoperatörer för stabil långsiktig fältdrift.

Tillämpningsscenarier för 500kV gitterståltorn för kraftledning

Det 500 kV gitterståltornet är en viktig infrastruktur för extra högspänningsöverföring, allmänt använd på långa avstånd scenarier för leverans av bulkkraft.

Den används för kraftöverföringsledningar för huvudstammen som förbinder storskalig termisk, vattenkraft och vind-sol förnybar energi energikraftsbaser till regionala centrala kraftnät, överföring av massiv el från energirika zoner till belastningskrävande stads- och industriområden.

Den passar olika terrängförhållanden, inklusive platta slätter, bergiga kuperade områden, flodkorsande sektioner och kustnära vindbenägna zoner. Flera torntyper täcker tangent, spänning, vinkel, terminal och korsning över floden torn för olika linjefunktioner.

Den betjänar även nationella interregionala nätsammankopplingsprojekt, gränsöverskridande kraftöverföringsprogram som nyenergistödjande utgående ledningar för vindkraftsparker och solkraftverk. Förutom ryggrad över huvudet överföringskretsar, det gäller även för transformatorstations utgående inlopps- och utloppssegment, anpassade till hårda arbetsförhållanden förhållanden som tung isbeläggning, stark vind och hög luftfuktighet för pålitlig drift av nätet året runt.

Standardriktlinjer för rutinunderhåll för 500kV gitterståltorn för kraftledning

Regelbundet rutinunderhåll är avgörande för att garantera långsiktig säker drift av 500kV gitterståltorn och undvika konstruktionsfel orsakat av korrosion, lösa beslag eller yttre skador.

Visuell & strukturell inspektion

Utför markvisuell patrull kvartalsvis och närbildsklättringsinspektion årligen. Kontrollera huvud- och extramedlemmar för deformation, böjning, spricka och bult saknas eller lossnar. Kontrollera att alla anslutningsbultar når specificerat vridmoment värde; dra åt lösa fästelement igen och byt ut skadade bultar och packningar omedelbart.

Korrosionsskyddande underhåll

Inspektera varmförzinkad yta för flagning, rostfläckar och nötning. Behandla lokalt korrosionsområde med rostskydd beläggning; omgalvanisering krävs för kraftigt korroderade komponenter. Fokus på tornbas, gemensamma noder och kustnära sektioner med hög luftfuktighet med högre korrosionsrisk.

Kontroll av tillbehör och fundament

Inspektera jordningsanordningar för brott eller dålig anslutning, testa jordningsmotståndet regelbundet. Undersök tornet grund för sättning, sprickor, vattenansamling och omgivande jorderosion; förstärka grunden om förskjutning uppstår. Kontrollera fästdelar inklusive varningsskyltar, antiklättringsanordningar och märkningsskyltar för fullständighet.

Efterextrem väderbesiktning

Utför särskilt underhåll efter stark vind, kraftig is, åskväder eller översvämning. Prioritera kontroll av strukturella distorsion, grundstabilitet och skador på galvaniserat lager. Håll fullständiga underhållsprotokoll och skicka in inspektionsrapporter för spårbarhet.

Skillnader och betydelse: 220kV dubbelkretsgittertorn vs 500kV gitterståltorn

Viktiga skillnader

Spänning & överföringskapacitet

220 kV dubbelkretsgittertornet bär två kraftkretsar på ett torn, främst för regional sekundär kraft nätöverföring med medelhög kraftöverföringskapacitet. Det 500 kV gallerståltornet tillhör extra högspänning nivå för bulkenergi långdistansleverans, med mycket högre kraftöverföringskapacitet.

Struktur & mekaniska krav

220 kV dubbelkretstorn har relativt kompakt ram, mindre tvärsnittsstål och måttlig höjd. Dess lastdesign är inriktad på medelhög vindbelastning. 500 kV-tornet använder kraftigare Q355-stål, större element tvärsnitt, större tornhöjd och bredare ledaravstånd för att möta högspänningsisoleringsavstånd, motstå starkare vind, is och seismiska belastningar.

Material & certifiering baslinje

Båda använder varmförzinkning mot korrosionsbehandling. Ändå följer 500 kV-torn striktare EN 1090-1, EN 10025 standarder med strängare SGS/TÜV-testkrav på mekanisk prestanda och galvaniseringstjocklek.

Applikationsscenarier

220 kV dubbelkretstorn betjänar strömförsörjning i stads-förorter, lokala vind-solkraftverk utgående linjer och nätanslutningar inom provinserna. 500 kV-torn används för nationella stamnät, tvärregional energi överföring och storskaliga basutgångskanaler för ny energi.

Betydelse

220 kV dubbelkretstorn förbättrar markanvändningseffektiviteten genom att rymma två kretsar, vilket underlättar regional kraft fördelningstryck. 500 kV gallertorn realiserar stora volymer långväga eltransporter, balanserande allokering av energiresurser. Att matcha rätt torntyp undviker isoleringsrisk eller strukturell överbelastning, säkra den övergripande nätstabiliteten.

FAQ för 500kV Lattice Steel Tower

F1: Vilket huvudsakligt stålmaterial använder du för 500kV gitterståltorn?

S: Vi använder Q355B höghållfast konstruktionsstål som uppfyller EN 10025-standarden. Alla komponenter går igenom varmvatten galvaniserande behandling för korrosionsskydd, lämplig för kustnära, isiga och hårda vindmiljöer.

F2: Stöder du anpassad design enligt kundens ritningar?

A: Ja. Vårt tekniska team kan granska och bearbeta kundtillhandahållna tekniska ritningar. Vi stödjer anpassad höjd, torntyp (tangens, spänning, vinkel, korsande torn), vind-islastparametrar för olika projektkrav. Fullständig förmontering är tillgänglig före leverans.

F3: Vilka certifieringar och testrapporter kan du tillhandahålla?

S: Vi har ISO 9001 kvalitetsledningscertifikat och EN 1090-1 CE-certifiering. SGS / TÜV testrapporter från tredje part täckande mekanisk belastningstest, galvaniseringstjocklek och materialkemisk sammansättning kan levereras på begäran.

F4: Vad är din produktionskapacitet och typiska ledtid?

S: Den årliga produktionskapaciteten når över 50 000 ton för ståltornsprodukter. Normalt är ledtiden 30-45 arbetstider dagar, med förbehåll för orderkvantitet och ritningsbekräftelse.

F5: Kan ditt 500kV-torn anpassa sig till olika terräng- och väderförhållanden?

A: Ja. Våra torn är konstruerade för slätter, berg, flodkorsningar och kustområden. Vi skräddarsyr design mot tung is, stark vind och seismiska förhållanden för att uppfylla lokala nätstandarder.

F6: Vad sägs om efterförsäljning och teknisk support?

S: Vi erbjuder ritningskonsultation, spårning av produktionsförlopp, lastningsvägledning och standardmässigt rutinunderhåll riktlinjer. Vårt team hjälper till att lösa installationsfrågor på plats.

F7: Vad är din handelsperiod? Kan du leverera till europeiska hamnar?

A: FOB, CIF och CFR är acceptabla. Vi har rik erfarenhet av export till Hamburg och andra europeiska hamnar, ansvarig för korrekt containerförpackning och fullständiga fraktdokument.

F8: Hur garanterar du produktkvalitet under tillverkning?

A: Strikt flerstegsinspektion: råmaterialinkommande inspektion, processdimension och svetsövervakning, inspektion av färdiga delar och kontroll före montering. Defekta delar kommer att ersättas innan leverans.
