Vinkelstål Honeycomb Tower

Qingdao Anbang New Energy förlitar sig på en global försörjningskedja och tekniskt serviceteam för att tillhandahålla kompletta processtjänster från tidig projektdesign och skräddarsydd produktion till installationsvägledning på plats och drift efter försäljning och underhåll.

Vi har tillhandahållit bikaketorn i vinkelstål för flera nya energi- och kraftprojekt i Sydostasien, Europa, Afrika och andra regioner.

Vi kan snabbt svara och leverera högkvalitativa produkter enligt lokalt klimat, standarder och krav på byggplaner, vilket stödjer global ren energi och infrastruktur utveckling.

Vår produkt har en bikakestruktur som sin kärna, integrerande den höga bärförmågan hos traditionella vinkelståltorn med den höga stabiliteten hos bikakestrukturer.

Den huvudmaterialet är höghållfast varmvalsat vinkelstål som uppfyller nationella standarder, och det använder ett långvarigt varmdopp galvaniserande anti-korrosionsprocess. Den stöder fullständig parameteranpassning för tornhöjd, belastning, vindmotstånd nivå och mer.

Produkten kombinerar också en kompakt struktur, litet fotavtryck, stark vind och seismiskt motstånd, och låga underhållskostnader. Den uppfyller internationella och inhemska standarder som ISO 9001 och GB/T 2694, lämplig för medelhöga och låga (15–60 meter) höga strukturer inom förnybar energi, kraft, kommunikation, säkerhet och annat och tillhandahåller effektiva, säkra och kostnadseffektiva supportlösningar för globala projekt.

Kärnfördelar

Patentförstärkningsteknikstöd: Våra vinkelbikaketorn i stål är utrustade med patenterad förstärkning teknologi för stålkomponenter som används i kraftöverföringstorn (CN223937740U).

Tornet är konstruerat med noggrant utvalt höghållfast varmvalsat vinkelstål som Q355B/Q345B, tillsammans med förtjockade nodplåtar (≥5 mm) och bottenplattor (≥16mm). Varje batch levereras med ett materialcertifikat och mekaniska prestandatester inklusive spektroskopisk analys och dragprov.

Enastående strukturell prestanda: Vinkelstål bikaketornet överensstämmer med den rumsliga triangulära mekaniska systemet och använder höghållfast vinkelstål, vilket säkerställer en stabil tyngdpunkt med stark vind- och ismotstånd.

Av formning triangulära stöd genom klämmor, gängstänger och gängade hylsor, styrkan och styvheten hos huvudet vinkel stål ökas avsevärt utan att borra, vilket förhindrar skador på basmaterialet och förbättras totalt bärförmåga med över 30 %.

Långvarigt korrosionsskydd: Kärnan mot korrosionsprocessen använder varmförzinkning (sandblästring för att rosta borttagningsgrad Sa2.5), med en zinkskikttjocklek ≥86μm (i enlighet med GB/T 13912-standarder).

Det kan det vara uppgraderat till en korrosionsskyddande kompositlösning enligt kundkrav, lämplig för tuffa miljöer som t.ex kustnära hög saltdimma och industriområden.

Effektiv konstruktion: Anslutningsmetoden använder huvudsakligen bultar med partiell svetsning som komplement. Tornsegment monteringen slutförs genom en automatiserad monteringsplattform.

Fabriksprefabricerade oberoende hela segment av torn använder cirkulära plåt-till-plåt-skarvar, vilket eliminerar traditionella plåtanslutningar. Svetsfogar inspekteras oförstörande (UT/MT) för att säkerställa anslutningsstyrka.

Flexibel anpassning: Vi tillhandahåller anpassningstjänster med fullständiga parametrar (höjd / belastning / gränssnitt). Tornhöjder sträcker sig från 15 till 60 meter, med en lastkapacitet på 500–5000 kg, perfekt lämplig för fotovoltaisk booster stationer, vindmätning för vindkraft, kommunikationsbasstationer och andra olika krav.

Breda tillämpningsscenarier: Lämplig för kraftöverföring (ultra hög spänning / hög spänning), kommunikationsbas stationer, vindkraftsstöd, åskskydd, övervakning och andra fält, som täcker höjder från 5 till 80 meter.

Den kompakta bikakestrukturen minskar fotavtrycket med 10%-15% jämfört med traditionella vinkelståltorn, vilket gör den mer lämplig för begränsade utrymmen i urbana förorter, jordbruksmark och bergsområden.

Specifikationsparametrar

Applikationsscenario

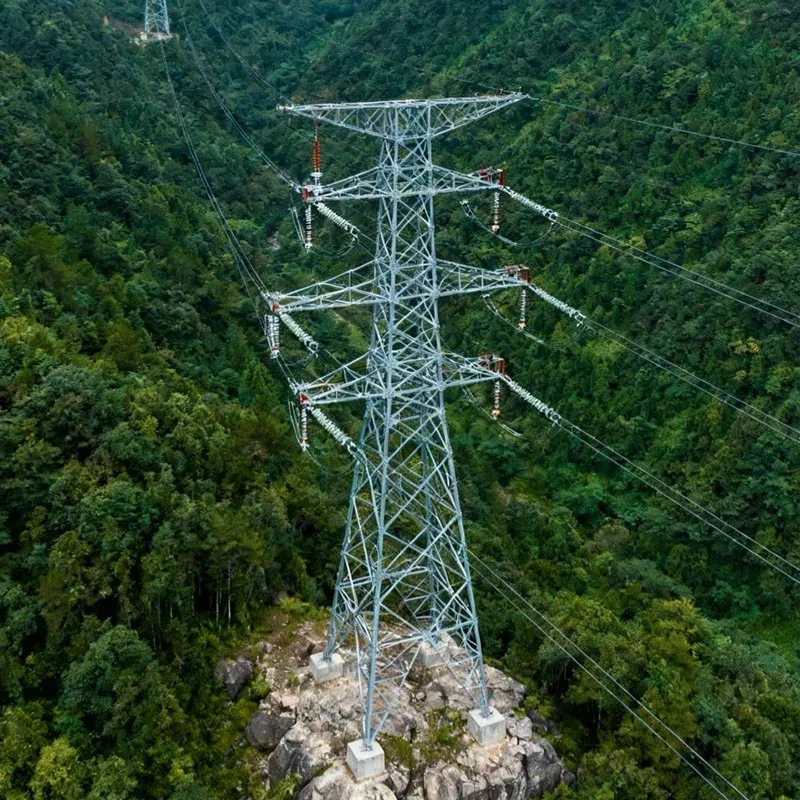

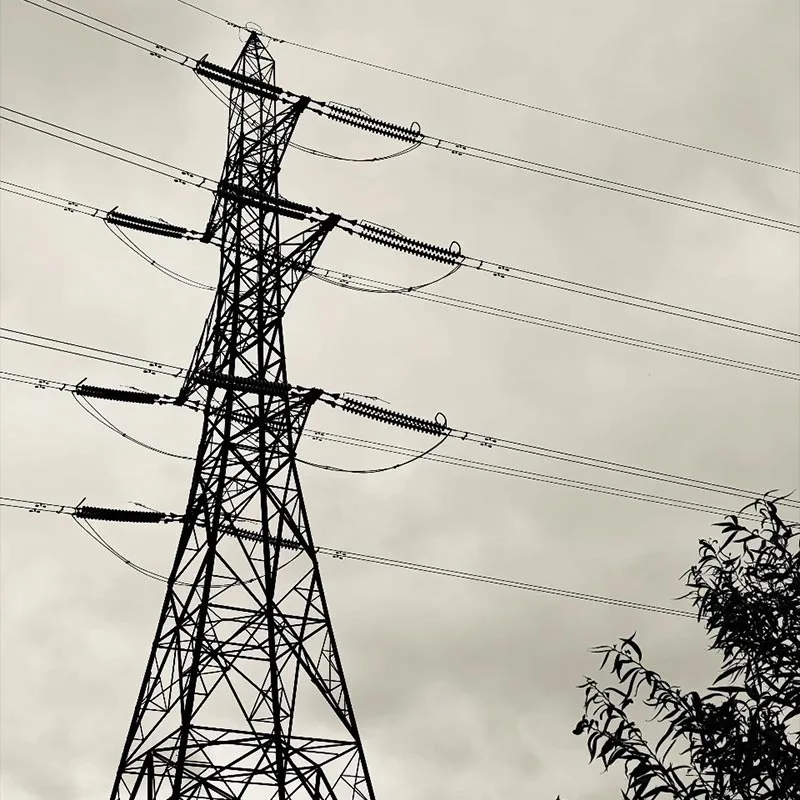

Elektrisk kraftöverföring: Högspännings-/ultrahögspänningsledningar, renovering av landsbygdsnät, park strömförsörjningsstödtorn.

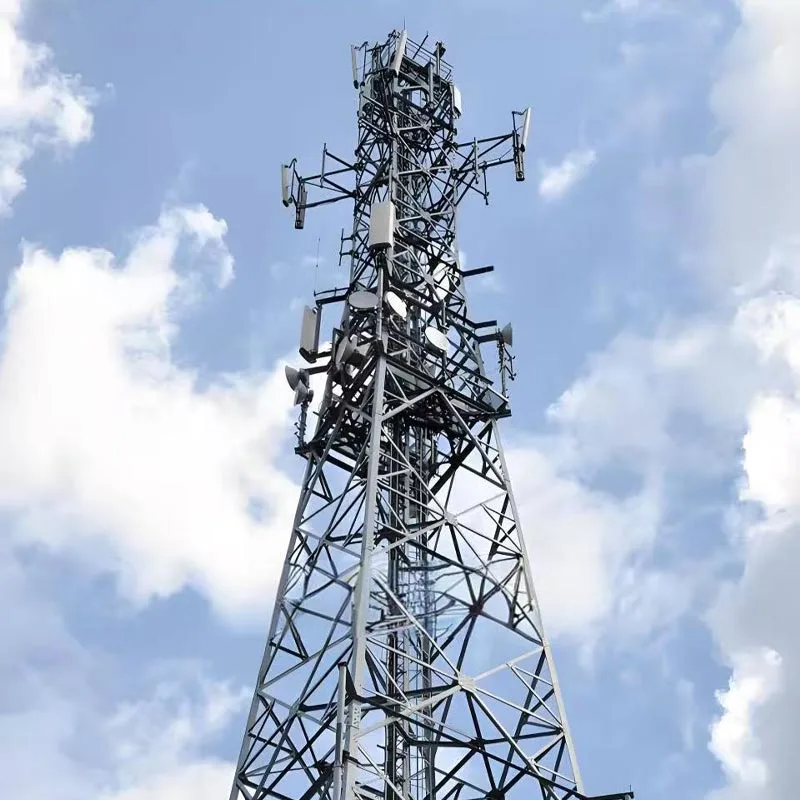

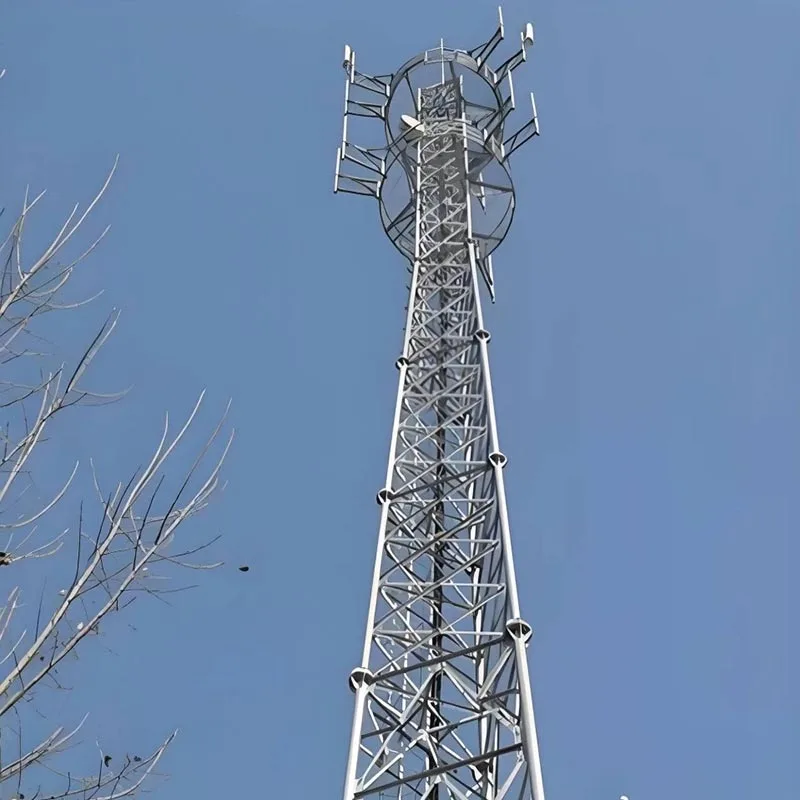

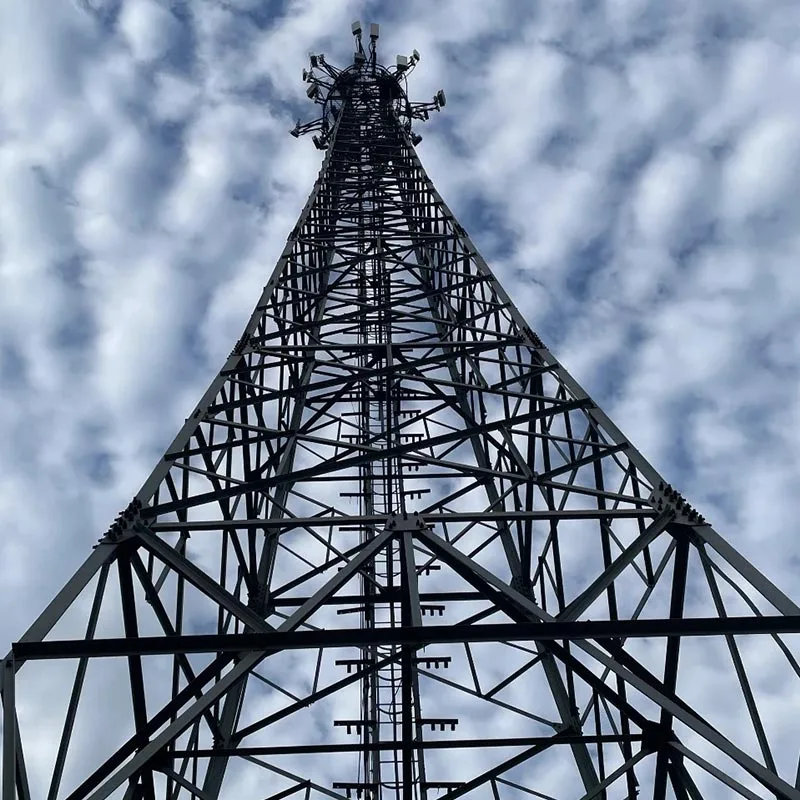

Kommunikationsbasstationer: 5G/4G makrobasstationer, mikrostationsfästen, stads- och landsbygdssignaltäckning torn.

Vindkraftsstöd: Vindmättorn, uppsamlingsledningstorn, fältstationsövervakning och blixtnedslag skyddstorn.

Solcellsenergilagring: Kommunikationstorn för solcellskraftverk, övervakningstorn för platssäkerhet.

Industriell övervakning: Fjärrövervakningstorn för gruvor, oljefält, floder, förebyggande av skogsbränder, etc.

Kommunteknik: Stadsbelysning, trafikövervakning, väderövervakning, åskskyddstorn.

Berg/förort: Lättviktstorn för områden med komplex terräng, enklare transport och installation.

FAQ

1. Vad är skillnaden mellan ett vinkelstål bikaketorn och ett traditionellt vinkelståltorn?

Jämfört med traditionella vinkelståltorn: bikakegallerstrukturen optimerar kraftöverföringsvägen, öka belastningskapaciteten med 15 %–20 % med samma mängd stål, vilket ger bättre vind och seismik motstånd och högre effektivitet vid modulär montering.

2. Hur anpassas korrosionsskyddet för globala projekt?

Standard varmgalvanisering (zinkskikt ≥86μm), klarar 96-timmars saltspraytest utan att rosta;
För kustnära scenarier med hög salthalt, industri och andra scenarier, en dubbel korrosionsskyddslösning med varmgalvanisering och fluorkarbonbeläggning tillhandahålls, vilket förlänger livslängden till 35–40 år;
Alla fästelement är varmförzinkade och bultanslutningar använder Dacromet-beläggning för att förhindra lokal korrosion.

3. Vad är leveranscykeln för skräddarsydda produkter?

Standardprodukter (15–30 meter): Finns i lager, levereras inom 7–15 dagar;
Kundanpassade produkter (30–60 meter, inklusive speciella korrosionsskydd/lastkrav): Beroende på design komplexitet slutförs produktionen på 20–45 dagar, med installationsvägledning och teknisk support.

4. Vilka nyckelpunkter behöver uppmärksammas vid installation och underhåll?

Installation: Måste utföras av ett team med kvalifikationer för installation av höghuskonstruktioner, strikt monterade enligt ritningar, med skruvmoment som uppfyller standarder (M24 bultar ≥ 400 N·m) för att säkerställa vertikalitet;
Underhåll: Kontrollera galvaniseringstjockleken och skruvtätheten vartannat år; göra en omfattande inspektion efter tyfoner eller jordbävningar; reparera det korrosionsskyddande lagret vart tredje år i kustområden och mät om jordningsmotstånd vart 1–2 år.

5. Vilka internationella/inhemska standarder uppfyller produkten?

Inhemska standarder: GB/T 2694 "Tekniska villkor för tillverkning av transmissionsledningstorn", GB 50017 "Stål Structure Design Standard", GB 50135 "High-rise Structure Design Standard";
Internationella standarder: ISO 9001 kvalitetsledningssystem, ASTM, DIN, JIS, etc., och kan tillhandahålla motsvarande överensstämmelsedokument enligt projektlandets krav.
