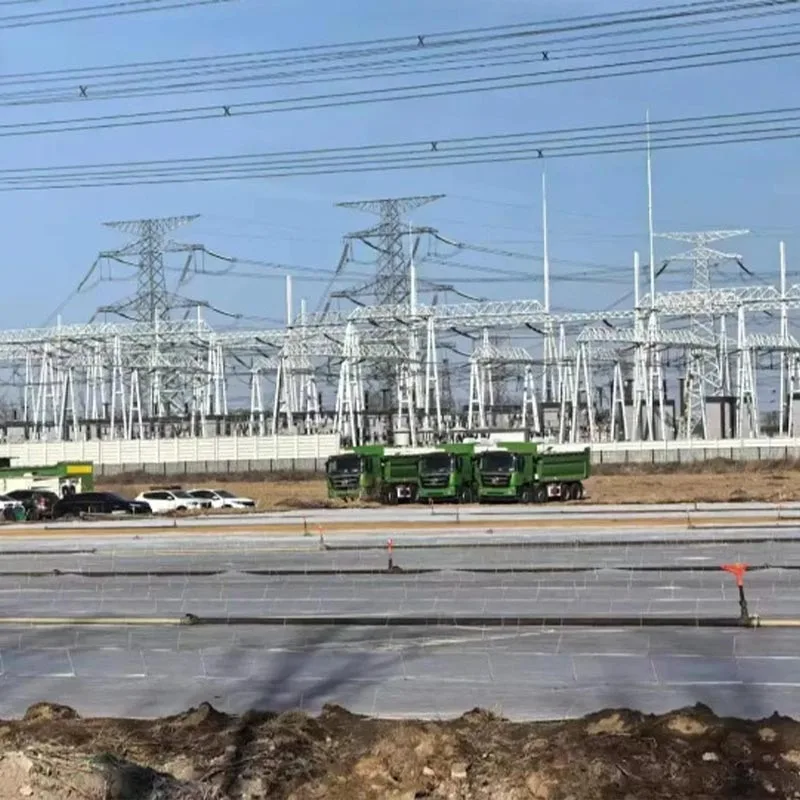

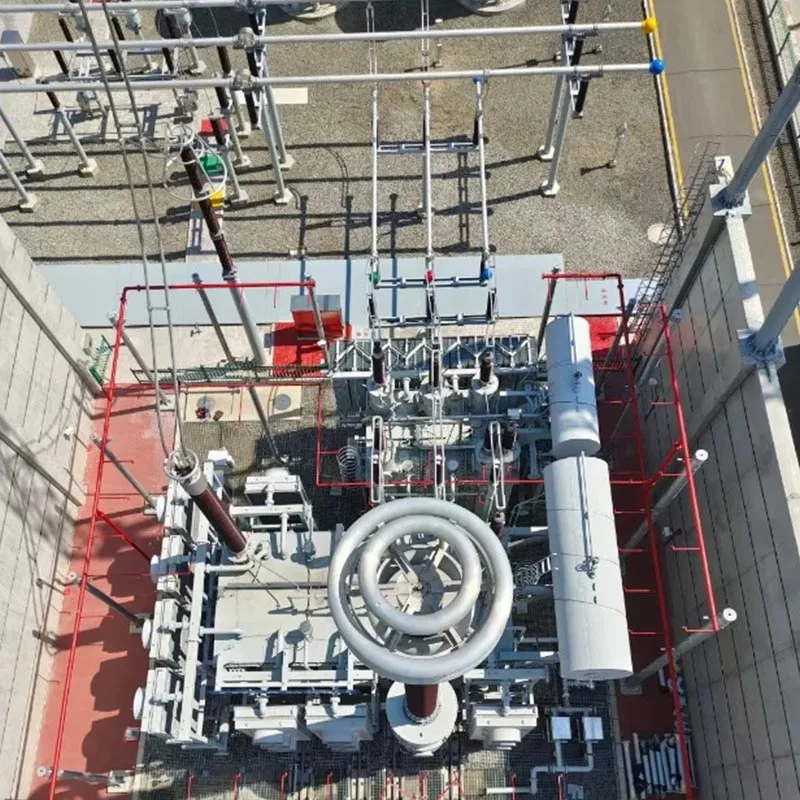

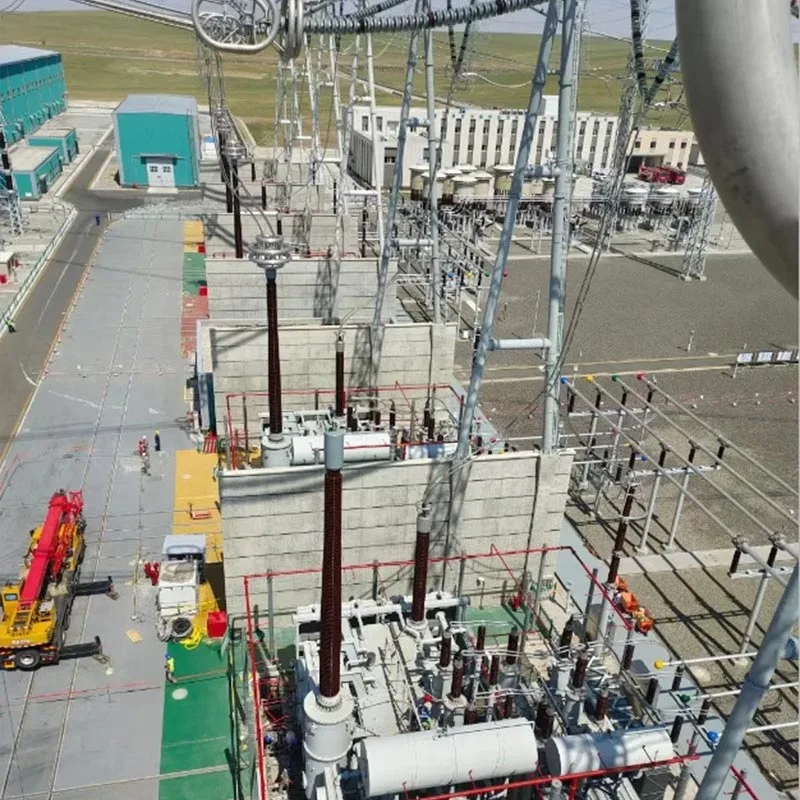

Transformatorstations ramstruktur

Qingdao Anbang New Energys transformatorstations ramstruktur är företagets oberoende utvecklade och tillverkade kärna lastbärande och stödjande anläggning för transformatorstationer, baserad på behoven hos Kinas kraftkonstruktion och utnyttjande av produktions- och bearbetningsfördelar med sin egen fabrik.

Den omfattar tre huvudkategorier: armerad betong ramverk, stålkonstruktionsramverk och prefabricerade hybridramverk.

Transformatorstationens ramverk följer strikt "Intelligent transformatorstationsdesignkod" och "seismisk designkod för kraftanläggningar" med högkvalitativ Q235B och Q345B stål och C30-C50 höghållfast betong, exakt bearbetad och noggrant testad.

Det har kärnfördelar såsom stabil struktur, stark bärförmåga, vind- och jordbävningsbeständighet, korrosionsbeständighet och bred anpassningsförmåga.

Som transformatorstationens "skelett" används ramverket huvudsakligen inom nyckelområden som huvudstyrkommunikationen byggnad, byggnad av kraftdistributionsanordningar, utrustningsstöd och strukturella stöd, som utför kritiska funktioner inom elinstallation, ledningsdragning och lastöverföring.

Den kan anpassas till transformatorstationer av olika spänningsnivåer, inklusive 110kV, 220kV och 330kV, stöder anpassad design och kan möta olika komplexa platser krav som slätter, kullar och kustområden, samt gröna och intelligenta byggbehov.

Detta ger tillförlitlig strukturell säkerhet för säker, effektiv och långsiktigt stabil drift av transformatorstationer, stödja säker överföring av elektriska resurser.

Parameterspecifikationer

Urvalsrekommendation

Tillämpliga scenarier av armerad betong understationsramstruktur

110kV-220kV konventionella transformatorstationer, transformatorstationer i slättområden, huvudstyrningskommunikationsbyggnader, distribution enhetsbyggnader och klass I-II platser med seismisk befästningsintensitet på 7 grader och lägre.

Anledning till rekommendation: ekonomisk kostnad, hög styvhet, utmärkt brandprestanda, låg underhållskostnad, stark struktur integritet, anpassad till belastning och utrymmeskrav för konventionell utrustning i transformatorstationer, i linje med konventionella standarder för transformatorstationsinfrastruktur, är en av de mest använda ramstrukturtyperna för transformatorstationer.

Tillämpliga scenarier av stålstruktur transformatorstations ramstruktur

220kV-330kV högspänningstransformatorstationer, kustområden med stark saltstänk, bergig komplex terrängtransformatorstationer, seismisk befästningsintensitet på 8 grader och däröver, och transformatorstationer med krav på utformning av utrustning med långa spann.

Anledning till rekommendation: utmärkt seismisk prestanda, låg vikt, bekväm konstruktion, stor spännvidd, kan motstå stark vindar, saltstänk och andra tuffa miljöer, komponenter kan prefabriceras på fabrik, snabbt monteras på plats, anpassad till högspänningsstationers höga belastning och stora behov, och det högintensiva området är företrädesvis utvalt, i linje med konceptet grönt och intelligent byggande.

Tillämpliga scenarier av prefabricerad hybrid transformatorstations ramstruktur

transformatorstationsprojekt med snäva byggperioder, transformatorstationer i städernas förorter, grönt och koldioxidsnålt demonstrationsstationer, och områden med höga krav på byggande och miljöskydd.

Anledning till rekommendation: Integrering av fördelarna med stålkonstruktion och betongkonstruktion, hög monteringshastighet och kort konstruktionsperioden kan den realisera den synkrona utvecklingen av fabriksprefabricering och fundament på plats konstruktion, minska våtdrift på plats, damm och byggavfall, låga koldioxidutsläpp och ha bra bärighet kapacitet och stabilitet, vilket är lämpligt för moderna intelligenta konstruktioner och effektiva konstruktionsbehov transformatorstationer.

Tillämpliga scenarier av anpassad struktur för transformatorstationsramverk

transformatorstationsprojekt med speciell terräng (öar, branta sluttningar, träsk), speciella spänningsnivåer, speciella belastningar (integrering av flera utrustningar, stor spännvidd), speciella meteorologiska förhållanden (tunga isområden, stark tyfon områden) och krav på landskapsintegration.

Skäl till rekommendation: Qingdao Anbang New Energys egen fabrik kan anpassa och justera materialet, spännvidden, golvhöjden, anti-korrosionsstandarder och strukturell form av transformatorstationen ramstruktur enligt tekniska ritningar, topografiska undersökningsrapporter, meteorologiska data och utrustning parametrar tillhandahållna av kunder, och tillhandahålla en-till-en design, produktion och installationsvägledning one-stop-tjänster för att säkerställa att transformatorstationens ramstruktur är helt anpassad till projektets faktiska behov.

Verkligt fall

Yunnan Kunming 110 kV fem mil multi-prefabricerad transformatorstation ramstruktur projekt

Ge en full uppsättning prefabricerade transformatorstationsramstrukturer för den första civila prefabricerade ramstrukturtransformatorstationen i Yunnan Provins, inklusive kraftdistributionsanordningens byggnadsram och utrustningsfäste, anpassad till 110kV spänning nivå, monteringsgraden är 53 %, och de prefabricerade komponenterna och torr stålanslutningsteknik används för att uppfylla kraven på grönt och intelligent byggande.

Implementeringseffekt:Transformatorstationens ramstrukturfabrik är prefabricerade, på plats hissning och montering, byggtiden förkortas med 2 månader jämfört med konventionella projekt når maskinutnyttjandegraden 100 %, vilket effektivt minskar byggavfall och damm emissioner, strukturell stabilitet och seismisk prestanda är i linje med kraven i specifikationen, och effektivt lindra trycket från regional kraftförsörjning efter att ha tagits i drift, vilket har varit mycket berömt av Kunming Power Supply Bureau och har blivit ett lokalt demonstrationsprojekt för grön transformatorstation.

Zhejiang Ningbo 110 kV halvvägs prefabricerad blandad ramstruktur transformatorstationsprojekt

För Zhejiangs första prefabricerade ultrahögpresterande betongstålnod hybridramstruktur transformatorstation, levererar en komplett uppsättning av hybrid transformatorstations ramstruktur, med UHPC-material och stålnodanslutningsteknik, anpassas till 110kV spänning nivå och uppnå 100 % montering av huvudstrukturen.

Implementeringseffekt:Transformatorstationens ramstrukturmaterial sparas med cirka 65 %, koldioxidutsläppen minskar med 52,6 %, platsen realiseras utan formsättning, inget stöd och ingen fukt, installationstiden för huvudkonstruktionen förkortas med 25 dagar, den vattentäta, värmeisoleringen och korrosionsbeständigheten är utmärkt, och underhållskostnaden reduceras kraftigt i det senare skedet.

Shandong Qingdao 220 kV transformatorstation ramstruktur renoveringsprojekt

Deltog i uppgraderingen och renoveringsprojekt av en 220 kV transformatorstation i Qingdao, försedd med blandad armerad betong och stålkonstruktion transformatorstations ramstruktur, ersatte den gamla ramen, renoverade huvudstyrningskommunikationsbyggnaden och distributionen enhetsbyggnadsram, anpassad till den ursprungliga utrustningsinstallationen och uppfyllde kraven för seismisk befästning 7 grader.

Implementeringseffekt: Transformatorstationens ramstruktur matchar exakt den ursprungliga utrustningens storlek, den installationen är bekväm, byggprocessen påverkar inte den omgivande strömförsörjningen, den strukturella Bärkapaciteten ökas med 30% efter omvandlingen, anti-korrosions- och åskskyddsprestanda är avsevärt optimerad, och det finns noll fel hittills, vilket effektivt förlänger livslängden för enheten transformatorstation, som säkerställer en stabil drift av det regionala kraftnätet och erkänns av State Grid Qingdao Power Supply Company.
