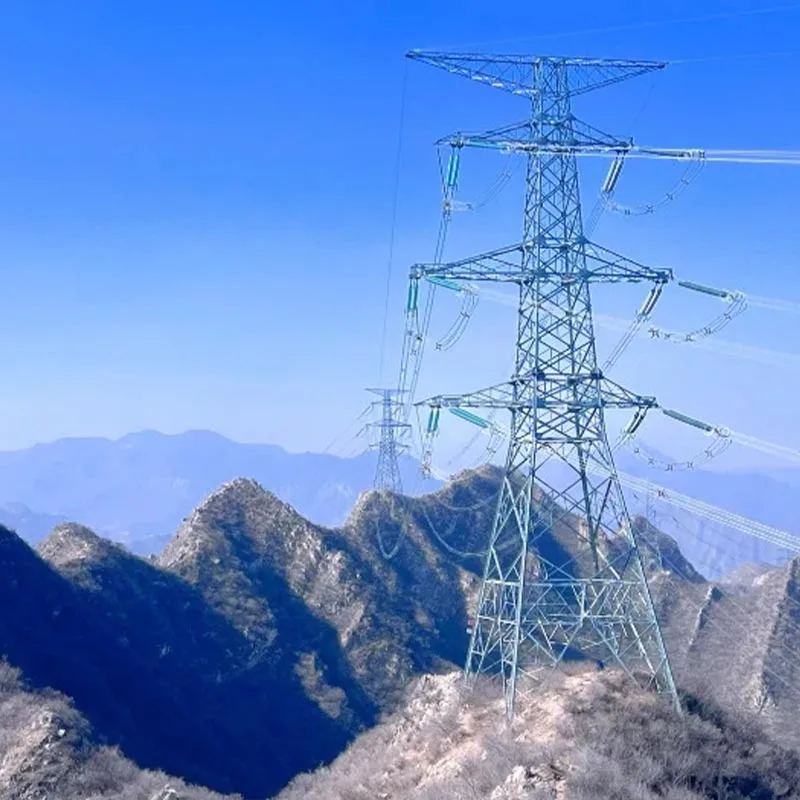

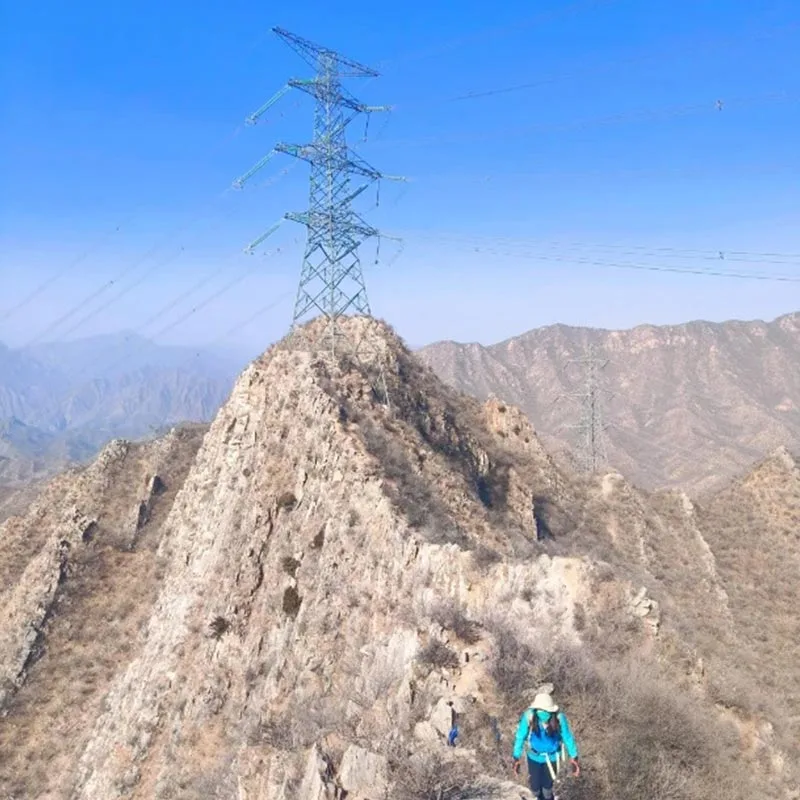

Galvaniserat stålrör gallertorn

Qingdao Anbang New Energy är en pålitlig tillverkare, våra galvaniserade stålrörsgittertorn är gjorda av högkvalitativa höghållfasta stålrör genom precisionssvetsning och varmförzinkning, bildar lätta, höghållfasta stödstrukturer.

Kombinera gitterdesign med galvaniserings-korrosionsbeständighet, de används ofta inom kraft, ny energi och kommunikation fält.

Som produkter direkt levererade av en lokal kinesisk fabrik har galvaniserade stålgallertorn strukturella stabilitet, vind- och jordbävningsbeständighet, korrosionsbeständighet och rymdeffektivitet.

De kan specialdesignas enligt olika scenarier, uppfylla kraven för 110kV-1000kV högspänningsöverföring och olika utomhusstödapplikationer, helt överensstämmer med nationella industristandarder och uppnår både kvalitet och kostnadseffektivitet.

Varför välja Anbang Galvanized Steel Tube Galler Towers?

Kontrollerbar kvalitet genomgående

Vår egen stora standardiserade produktionsbas i Qingdao, Kina, självständigt forskar, producerar och inspekterar hela processen för galvaniserade stålrörsgallertorn.

Från råvaruanskaffning, kapning av stålrör, svetsmontage till varmförzinkning behandling, alla utförs enligt ISO9001 kvalitetssystemet, vilket avvisar outsourcing.

Varje galvaniserat stålrör gittertornet genomgår flera strikta kvalitetsinspektioner för att säkerställa exakta dimensioner och standardprestanda.

Bygga en solid säkerhetsgrund

Det viktigaste Materialen är Q345B/Q355B låglegerade höghållfasta stålrör. Svetsning använder undervattensbågsvetsning, gasskyddad svetsning och andra utsökta tekniker, med hel- och fasta svetsar.

Varmförzinkningsprocessen följer strikt GB/T 13912-standarder, med en zinkskikttjocklek ≥85μm, vilket ger det galvaniserade stålrörsgallertornet superstarkt korrosionsbeständighet.

Utomhus korrosionsbeständighet överstiger 30 år, lämplig för olika tuffa miljöer.

Lämplig för behov av flera scenarier

Galvaniserat stålrörsgaller tornet antar en rumslig fackverksgitterstruktur. Jämfört med traditionella torn är den lättare, har mindre vind motstånd, tål vindhastigheter på 30-45m/s, har ett seismiskt intensitetsmotstånd på 8 grader och upptar endast 1/3 av fotavtrycket från vanliga torn.

Den kombinerar lättvikt med hög stabilitet, flexibelt anpassad till bergiga, kustnära, urbana och andra terränger.

Anpassade tjänster

Med stöd av fabrikens professionella design team, galvaniserade stålrörsgallertorn kan anpassas efter spänningsnivå, höjd, terräng och belastning krav, som täcker olika typer som raka, hörn, terminaler och långa spann, exakt matchande individuella behov för varje projekt.

Hög kostnadseffektivitet och fullkedjad service

Fabriken direkt leveransmodell eliminerar mellanlänkar, vilket kraftigt minskar anskaffningskostnaden för galvaniserat stålrörsgaller torn.

Samtidigt tillhandahåller vi one-stop-tjänster från design, produktion, transport, installation till efterförsäljning, förkorta projektcykler, sänka kunddrifts- och underhållskostnader samt följa upp med professionella team genomgående som löser hela upphandlings- och byggprocessen.

Våra tjänster

Fördesigntjänster

Vårt professionella designteam förstår grundligt projektkrav och kombinerar terräng-, väder- och spänningsparametrar för att tillhandahålla skräddarsydda designlösningar för galvaniserade stålrör gallertorn, mekaniska beräkningsrapporter och planering av grundkonstruktioner.

Vi säkerställer exakt kompatibilitet mellan produkten och projektet, optimera strukturell design enligt relevanta standarder, och garantera säkerhet och kostnadseffektivitet.

Tillverkningstjänster

Standardiserad fabriksproduktion med full visuell kontroll, strikt kontrollera råvarukvalitet och produktionsprocesser.

Varje process är professionellt inspekterad för att säkerställa dimensionerna är korrekta, svetsfogarna är kvalificerade och galvaniseringen lager uppfyller standarder.

Fullständiga kvalitetskontrollrapporter och intyg om överensstämmelse utfärdas.

Logistik och transporttjänster

Landsomfattande punkt-till-punkt leverans. Enligt storleken och vikten av de galvaniserade stålrörens gallertornkomponenter, segmenterad förpackning och professionell transport fordon används, med fullständiga skyddsåtgärder för att förhindra skador, vilket säkerställer att produkterna levereras intakta till byggarbetsplatser, särskilt lämpliga för bergiga, avlägsna eller svårtransporterade områden.

Installationsvägledningstjänster

Erfarna tekniska ingenjörer skickas ut för vägledning på plats av lyft-, monterings- och fästkonstruktion.

Detaljerad installation manualer tillhandahålls för att standardisera byggprocesser, lösa olika installationsproblem och säkerställa byggsäkerhet och effektivitet.

Installationen kan också tillgodose speciella lyftkrav såsom dubbla kranar.

Underhållstjänster efter försäljning

Vi tillhandahåller 5 års garanti och livstids underhållsservice.

Regelbundet följa upp driftsstatus för galvaniserade stålrörsgallertorn, identifiera säkerhetsrisker snabbt, reagera snabbt på reparationsbehov och tillhandahålla underhållstjänster såsom galvaniseringsrestaurering och bultdragning för att utöka produkten livslängd och säkerställa långsiktigt stabil projektdrift.

Urvalsrekommendationer

(1) Urvalsrekommendationer baserat på spänningsnivå

110kV överförings-/distributionsnätsscenario: Lätt galvaniserat stålrör av rak typ gittertorn rekommenderas, med höjder som helst varierar från 21m till 42m, med triangulära/fyrkantiga gitterstrukturer. Huvudmaterialet är Q345B, med en zinkbeläggningstjocklek på ≥85μm. Lämplig för urbana distributionsnätverk, industriparker och nya energiaggregationslinjer erbjuder dessa torn fördelar med lättviktsdesign, litet fotavtryck och bekväm konstruktion, som effektivt kontrollerar inköp och byggkostnader.

220kV regionalt ryggradsnätverksscenario: Standard galvaniserat stålrör av rakt/spänntyp gittertorn rekommenderas, med höjder från 30m till 63m. Gitternoddesignen är optimerad för att förbättra strukturell styvhet. Huvudmaterialet är Q355B, lämpligt för stadsringnät, flod/korsning projekt och bergiga transmissionsledningar, som balanserar bärförmåga och ekonomi. För linjehörn krav kan gallertorn av galvaniserat stålrör av hörntyp användas.

500kV och högre Ultra/Extra High Voltage Scenario: Stor belastning spänningstyp, dubbelkrets-/flerkretsgalvaniserade stålrörsgallertorn rekommenderas, med höjder från 54m till 100m. Huvudmaterialet är Q420 höghållfasta stålrör, med zinkbeläggningstjocklek ökad till ≥90μm, och strukturell spänningsdesign optimerad. Lämplig för överföring mellan provinser/regioner, breda projekt och nya leveranskanaler för energibas, som säkerställer att gallertorn i galvaniserat stålrör kan motstå hög kapacitet, högspänningsbelastningar och fungerar stabilt och tillförlitligt.

(2) Rekommenderat val baserat på scenariofunktion

Konventionella raka transmissionsledningar: För linjer som är raka med vinklar mindre än 5°, det rekommenderas att använda vanliga raka galvaniserade stålrörsgallertorn. Dessa torn har en enkel struktur, låg vikt och låg kostnad, kan massproduceras, förkortar projektcyklerna avsevärt och är lämpliga för plan områden som slätter och mjuka kullar.

Linjeriktning/segmentscenarier: För vinklar mellan 5°-90°, vinklat galvaniserat stålrörsgaller torn rekommenderas. För linjesegment och streckade skyddssektioner, spänningsförzinkat stålrör gallertorn bör användas. Båda typerna antar förstärkta gitterstrukturer för att förbättra sidospänningen och deformationsmotstånd, vilket säkerställer linjesäkerhetsredundans. Vid linjeingången till en station/understation, terminaltyp galvaniserade stålrörsgallertorn rekommenderas. Strukturkonstruktionen är optimerad för enkelsidig belastning egenskaper för att förbättra stabiliteten.

Speciella scenarier med stort spann: För korsningar över floder, motorvägar, järnvägar, dalar och annat scenarier rekommenderas gallertorn av galvaniserat stålrör med högt spännvidd. De är gjorda av ultrahöghållfasthet stål, med optimerad avsmalning och gallerdensitet för att minska vindbelastningen och vindinducerade vibrationer, vilket förbättrar spännvidden förmåga. Zinkskiktet är också förtjockat för att anpassa sig till komplexa utomhusmiljöer.

Nya energistödjande scenarier: För vind- och solcellsbasinsamlingslinjer, lätt segmenterade galvaniserade stålrörsgallertorn rekommenderas för enkel transport och montering i bergiga eller ökenområden. För stödtorn för vindkraftverk, skräddarsytt förspänt stål-betong galvaniserat stålrörsgaller torn rekommenderas för att förbättra den bärande kapaciteten och vindinducerade vibrationsmotståndet, som uppfyller de krav på vindkraftverk med stora megawatt.

Kommunikations-/säkerhetsscenarier: För kommunikationsbasstationer, gränsövervakning, skogsbrand förebyggande, och andra scenarier, rekommenderas små, multifunktionella galvaniserade stålrörsgallertorn med höjder på 15m-30m, reserverade gränssnitt för installation av utrustning och integrerat åskskydd och övervakning funktioner. Den kompakta strukturen är lämplig för urbana, avlägsna och olika andra scenarier.

(3) Rekommenderat val baserat på terräng och miljö

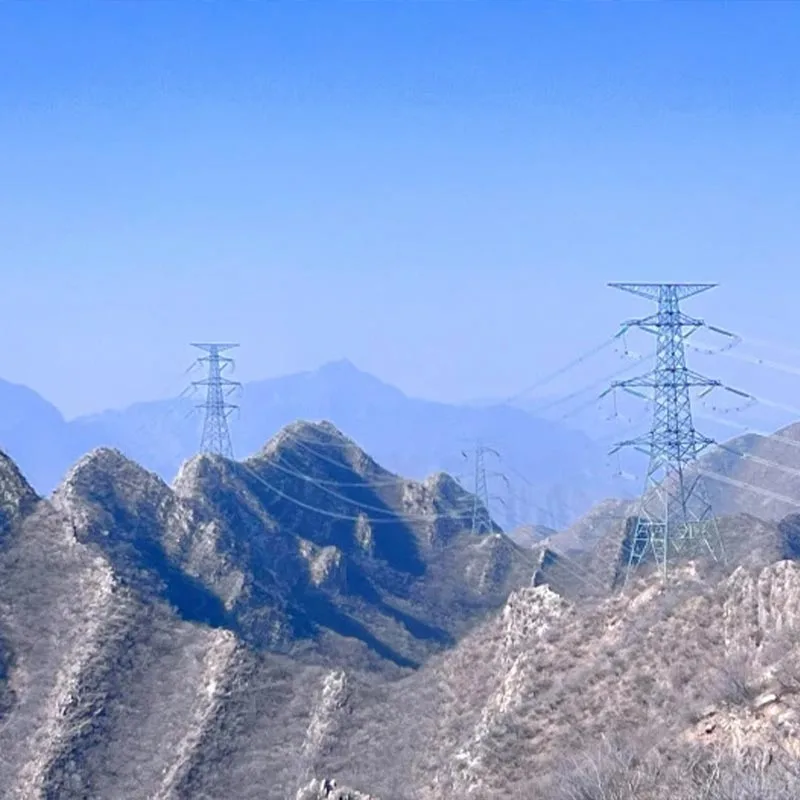

Berg/kuperad terräng: För brant terräng med svår transport och uppställning, segmenterad galvaniserade stålrörsgallertorn rekommenderas. Komponentstorlek och vikt är optimerad och flänssnabba anslutningar används för enkel transport och montering på plats. Fundamentdesign är förstärkt för att anpassa sig till brant terräng och minska markarbetet.

Kust-/saltområden: För högkorrosionsmiljöer med hög luftfuktighet, galvaniserat stålrörsgaller torn med förtjockade zinkskikt (≥100μm) rekommenderas, med dubbelt skydd mot rostskyddsbeläggningar. Den Gitterstrukturen är optimerad för att minska vindmotståndet, förbättra saltlösningskorrosion och tyfonmotstånd (design vindhastighet ≥40 m/s) och förlänger produktens livslängd.

Tung is/starka vindområden: I tunga isområden med istjocklek >10mm, armerad galvaniserad stålrör gittertorn rekommenderas, vilket ökar tvärsnittet av huvudmaterial och densiteten av diagonala hängslen för att förbättra överbelastningsmotståndet under isbildning. I områden med dimensionerande vindhastigheter >35 m/s, som t.ex starka vind- och tyfonområden, gitterstrukturer och avsmalning är optimerade för att minska vindbelastningen och förbättra vinden stabilitet.

Urban/parkscenarier: För områden med begränsad mark och höga landskapskrav, smalbas galvaniserade stålrörsgallertorn rekommenderas. Tvärsnitten är optimerade, fundamentets fotavtryck ≤2,5㎡, utseendet är enkelt och galvaniseringsskiktet är enhetligt och estetiskt tilltalande. Lämplig för urbana högspänningsringnät och industriparksöverföringsledningar som möter intensiv markanvändning och landskap krav.
