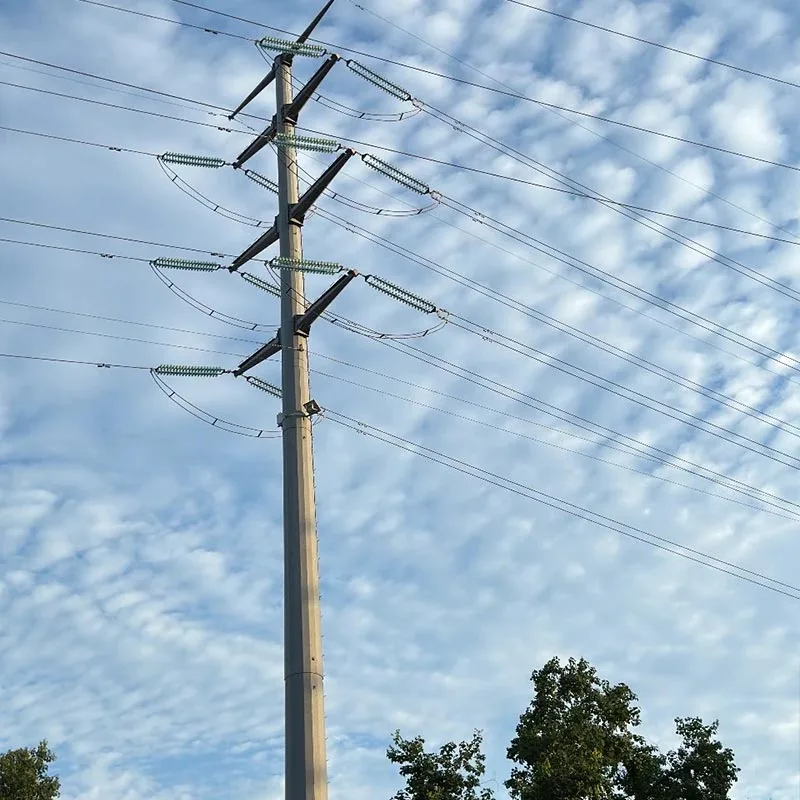

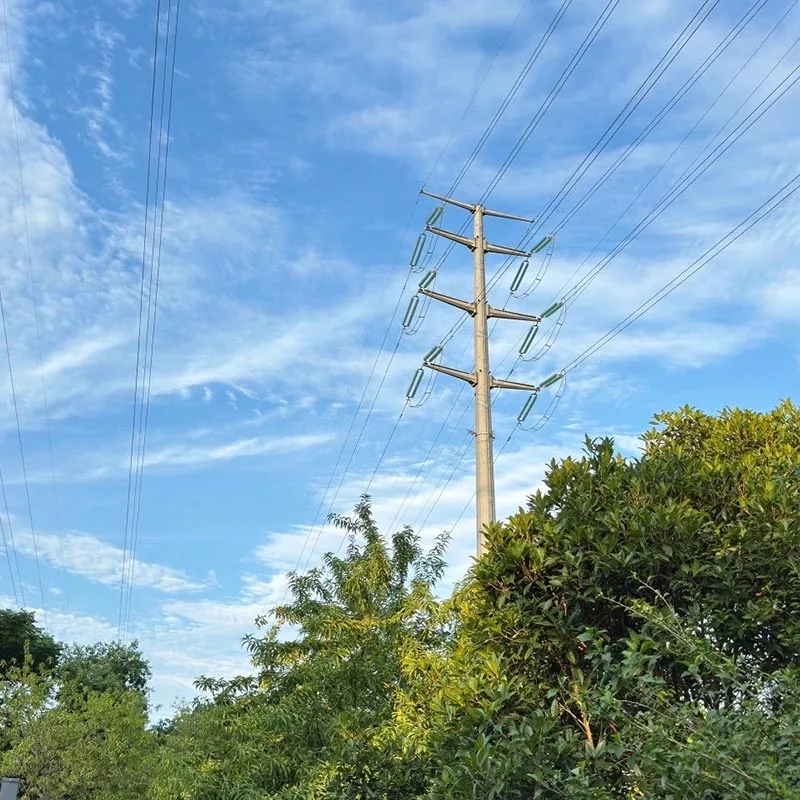

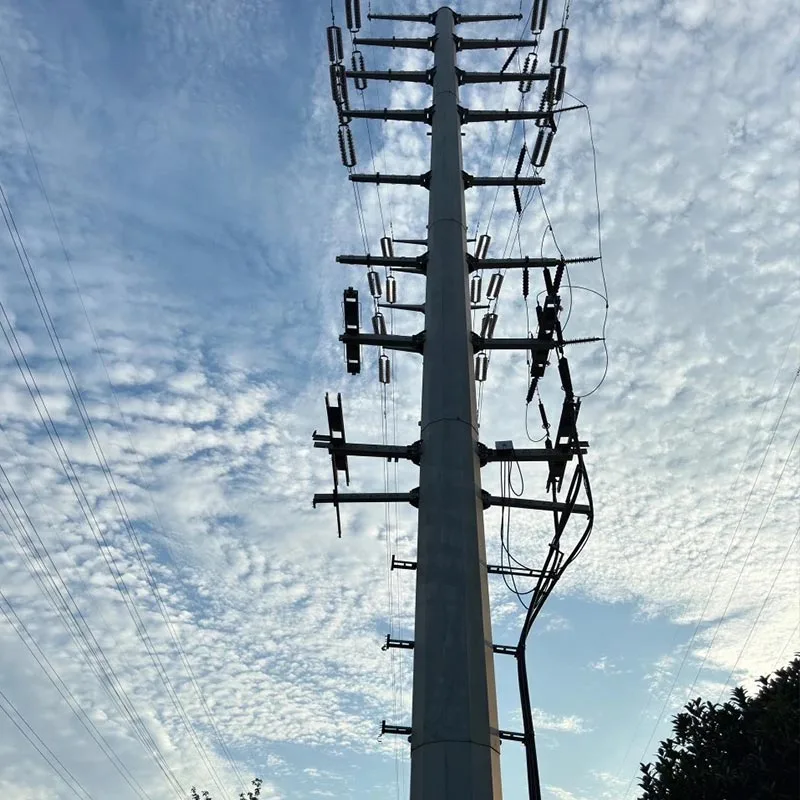

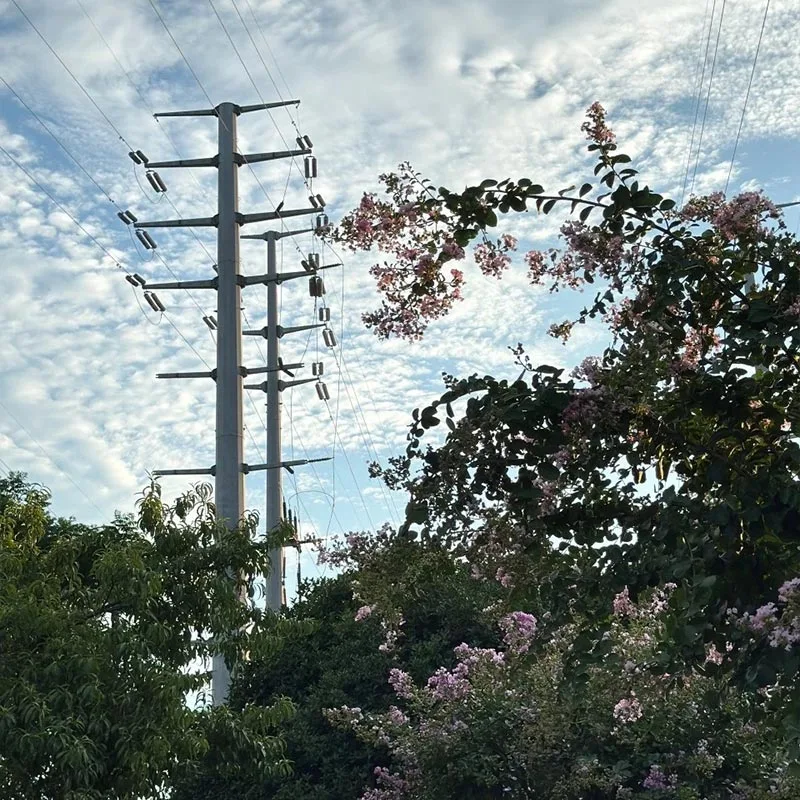

Transmissionstorn för galvaniserat stålrör

Qingdao Anbang New Energy's Galvanized Steel Pipe Transmission Towers use Q355B/Q420 high-strength steel pipes as the base material, processed through an overall hot-dip galvanizing process, and designed with conical/multi-sided tubular strukturer.

De erbjuder fördelar som utmärkt korrosionsbeständighet, strukturell stabilitet, effektiv installation, och kompakt markanvändning. Produkterna används i stor utsträckning i urbana kraftnät, bergsöverföring, kustnära och industriella föroreningsområden, kapabla till långsiktigt stabil service i extrema miljöer, och är kärnstödjande utrustning för moderna transmissionsprojekt.

Produktfördelar

Hög hållbarhet

Transmissionstorn i galvaniserat stålrör antar övergripande varmdoppning galvanisering, med en zinkskikttjocklek ≥85μm, som bildar både fysisk isolering och elektrokemiskt skydd.

Utomhus livslängden överstiger 30 år, lämplig för tuffa miljöer som kustområden, hög saltdimma och industri föroreningar.

Stabil struktur

Rörformade sektioner har jämn spänningsfördelning och hög böjning stelhet. Vindmotståndskoefficienten är 20%-40% lägre än vinkelståltorn.

Klarar nivå 11 stark vindar, jordbävningar på magnituden 8 och tunga islaster, med utmärkt stabilitet under extrema förhållanden.

Effektiv konstruktion

Fabriksprefabricerad segmenterad struktur med flänsbult anslutningar möjliggör snabb montering på plats utan storskalig lyftutrustning.

Byggtiden reduceras med 50 %, vilket avsevärt sänker projektkostnaderna.

Bred anpassningsförmåga

Transmissionstorn i galvaniserat stålrör har en kompakt struktur, vilket sparar cirka 50 % av marken jämfört med traditionella vinkelståltorn.

Lämplig för smala stadstomter, berg, kustnära områden och andra komplexa terränger, anpassningsbara i höjder från 5 till 150 meter.

Pålitlig kvalitet

Tillverkad av höghållfast stål, uppfyller produktionen nationella standarder såsom som GB 50545 och DL/T 5154, med kvalitetskontroll i hela processen inklusive svetsinspektion och zinkskiktstestning. Fully kvalificerad, stabil prestation.

Hur man väljer modell

Välj efter spänningsnivå

10kV–35kV: Använd enkretstransmissionstorn i galvaniserat stål, höjd 15–30m, väggtjocklek 6–10mm, lämplig för stads- och parklågspänningsledningar.

110kV–220kV: Använd dubbelkrets-/flerkretstransmissionstorn i galvaniserat stål, höjd 30–60m, väggtjocklek 10–16 mm, vilket uppfyller behoven för överföring av mellan- och högspänning.

500kV och uppåt: Använd speciella transmissionstorn i galvaniserat stål med ultrahögspänning, höjd 60–150 m, väggtjocklek 16–20 mm, lämplig för långspännvidd, ultralång distansöverföring.

Urval efter miljöförhållanden

Kustnära / högkorrosionsområden: Välj högkorrosionsbeständiga transmissionstorn i galvaniserat stål med en zink beläggning ≥100μm för att förbättra motståndskraften mot saltspray.

Stark vind/seismiska områden: Välj förstärkta strukturer, optimera tvärsnitt och väggtjocklek för att förbättra vinden och jordbävningsmotstånd.

Bergig / komplex terräng: Välj lätta transmissionstorn i galvaniserat stål med smal bas som passar transport- och installationsförhållanden.

Urval efter funktionella syften

Raka torn: Används för raka sektioner av linjen, som bär vertikala och horisontella vindlaster.

Spänning/vinkeltorn: Används för linjeriktningsändringar och spänningsomvandling, med obalanserad spänning.

Terminal / Crossing Towers: Används för början/slutet av linjen och för att korsa floder eller vägar, kräver högre bärförmåga.

Våra tjänster

Anpassad design: Vårt professionella team tillhandahåller personlig design för transmissionstorn i galvaniserat stålrör baserat på spänningsnivåer, terräng och väderförhållanden, vilket möter behoven i olika projekt.

Full-process intelligent tillverkning: With our own modern factory equipped with CNC cutting, automatic welding, and hot-dip galvanizing production lines, we achieve full-process quality control from raw materials to finished products, with a monthly production capacity of over 5,000 tons.

One-stop-leverans: Vi erbjuder integrerade tjänster inklusive produktion, transport, installationsvägledning på plats, och teknisk utbildning, vilket säkerställer ett effektivt projektgenomförande.

Efterförsäljningsgaranti: Vi tillhandahåller en 15-års garanti, 24-timmars tekniskt svar och regelbunden inspektion och underhåll för att lösa produktproblem under hela dess livscykel.

Försiktighetsåtgärder för användning

Före installation, kontrollera att namnskylten på det galvaniserade ståltransmissionstornet stämmer överens med ritningen parametrar, och inspektera att tornkroppen, flänsarna och bultarna är fria från deformation eller skada, och säkerställ att alla tillbehör är kompletta.

Använd nylonrep för att lyfta för att undvika att repa den galvaniserade beläggningen; den vertikala avvikelsen under installationen bör vara ≤1/1000, och flänsbultar ska dras åt enligt vridmoment för att säkerställa en tillförlitlig anslutning.

Tornfundamentet bör använda en C30 betongoberoende fot med inbäddade ankarbultar och jordning motståndet ska vara ≤10Ω. Testa regelbundet effektiviteten hos jordningssystemet.

Svetsning eller skärning på ytan av det galvaniserade ståltransmissionstornet är strängt förbjudet. Om modifiering krävs, måste den återföras med varmförzinkning för korrosionsskydd.

Kontrollera regelbundet integriteten hos zinkbeläggningen, bultäthet och strukturell deformation; in kustområden/högkorrosionsområden, inspektera var sjätte månad och reparera omedelbart eventuell skadad zinkbeläggning.

Icke-professionell personal är strängt förbjudet att klättra i det galvaniserade ståltransmissionstornet. Varning skyltar som "Högspänningsfara, håll dig borta" bör placeras runt tornet och håll ett säkert avstånd.
